Комбинированная машина JUROP KOMBI 3000

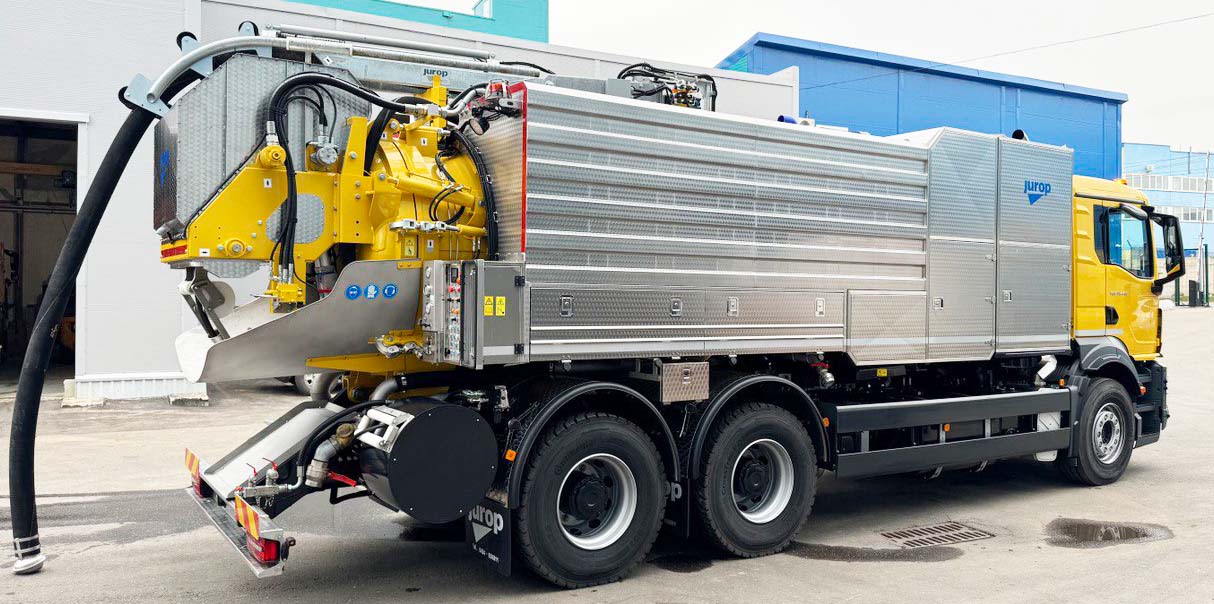

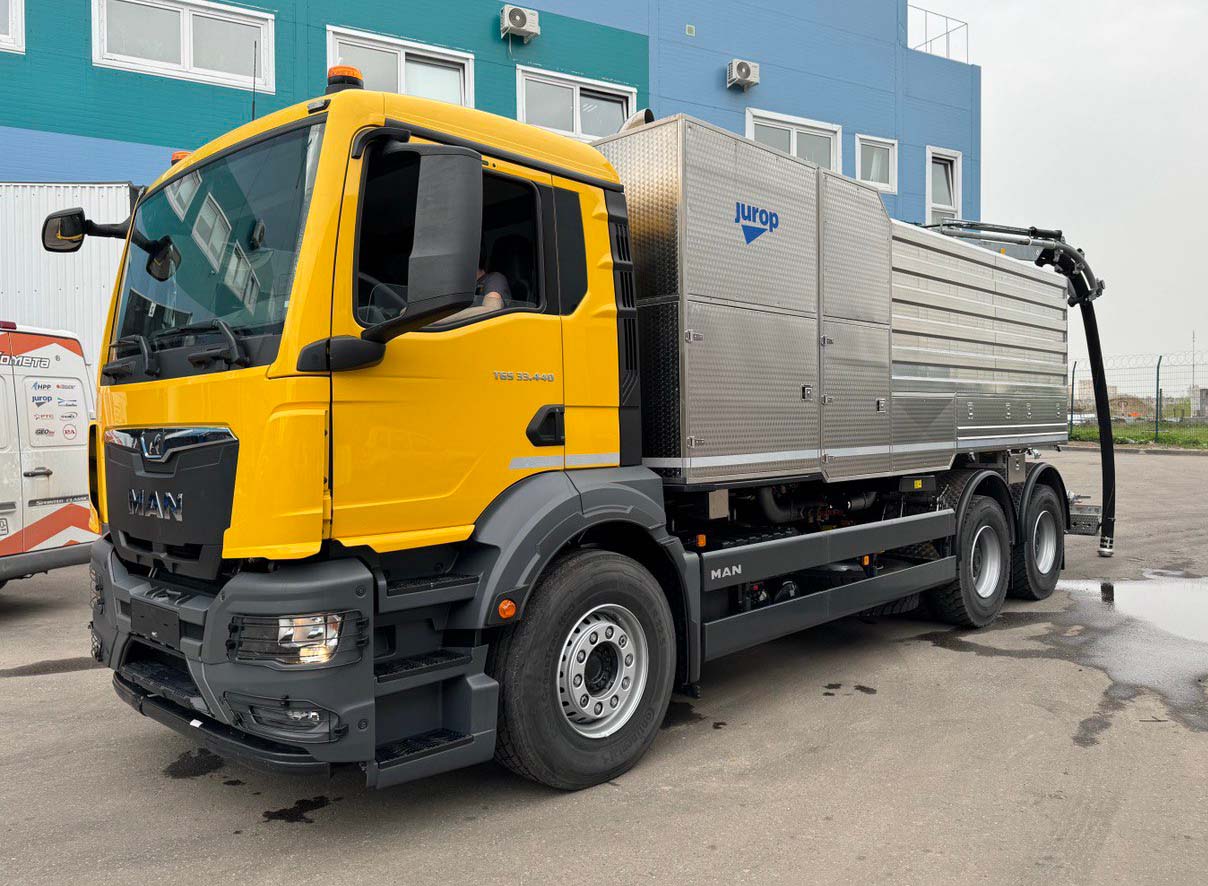

Комбинированная машина JUROP KOMBI 3000 на шасси MAN TGS 33.440

Шасси MAN TGS 33.440. Колесная формула 6х4. С предустановленным модулем GLONAS.

Цистерна для ила

Комбинированная каналопромывочная машина предназначенная для гидродинамической прочистки канализационных сетей, сбора и транспортировки жидких отходов, с боковыми баками для чистой воды.
• Объём цистерны для ила материал изготовления сталь CORTEN - 8м3.
• Объём боковых баков для воды материал изготовления нержавеющая сталь - 5 м3.
• Гарантированная температура эксплуатации при минусовых температурах – 25℃.

Цистерна разделена неподвижной перегородкой на 2 отсека: 12000 литров под ил + 2000 литров под воду;

Устойчивая к разрежению цистерна цилиндрической формы сталь CORTEN толщиной 6 мм. Задняя крышка изготовлена из нержавеющей сталь CORTEN толщиной 8 мм.
Внешние П-образные усиливающие кольца.Расчетное давление +0,5/-1 бар, макс. рабочее давление +0,5 бар, макс. разряжение -1. Перепускной клапан с предохранительным клапаном давления.

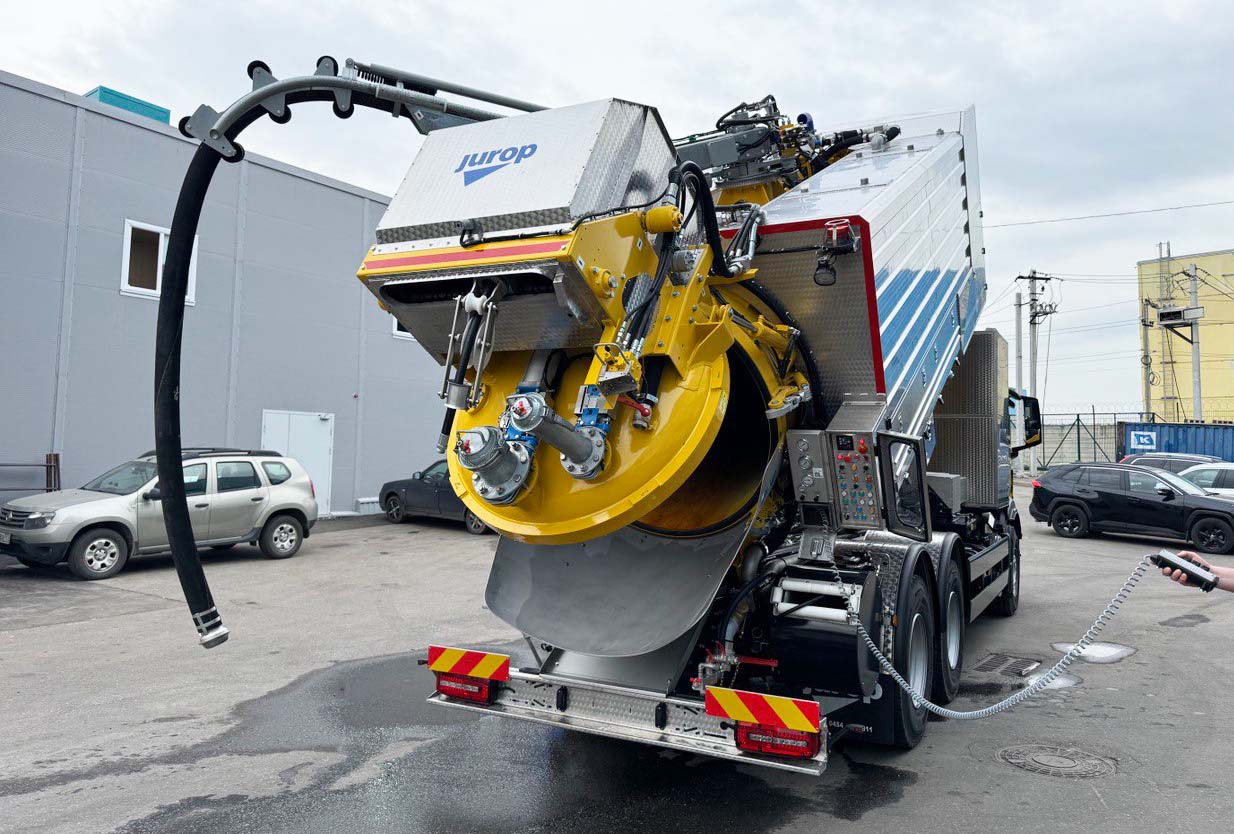

Задняя крышка цистерны открывается при помощи 2 гидроцилиндров двойного действия, оборудованных предохранительной системой от случайного закрытия, если есть неполадки в гидравлической системе блокируется при помощи настраиваемых замков с гидравлическим приводом.
Механический поплавковый уровнемер (стрелка) со шкалой уровня наполнения цистерны.
Пневматический загрузочный клапан, пневматический разгрузочный клапан.
Материал клапанов - нержавеющая сталь AISI 304 с быстросъемным шаровым соединением с крышкой. Ручной дренажный клапан. материал клапана нержавеющая сталь AISI 304.

Боковые баки для чистой воды: Материал - нержавеющая сталь марки AISI 304. Расположение по бокам цистерны с каждой стороны. Объем боковых баков под воду 5000 литров. Загрузка при помощи гидрантного соединения, цифровой датчик уровня чистой воды с выводом сигнала на панель управления.
Отдельный отапливаемый отсек для насосной группы.

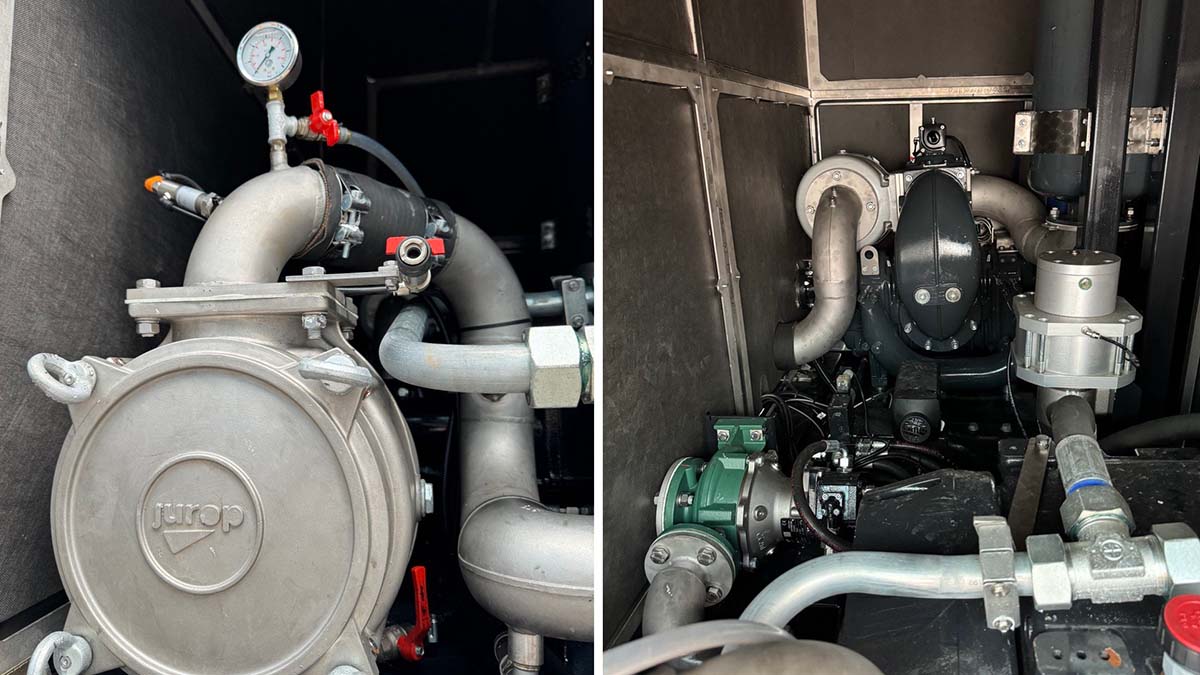

Вакуумный насос и насос высокого давления, располагаются в закрывающемся отсеке из нержавеющий стали AISI 304. Все элементы отсека, в т.ч. дверцы выполнены из нержавеющей стали AISI 304.
Наличие механического фиксирующего механизма дверей.

Вакуумный насос

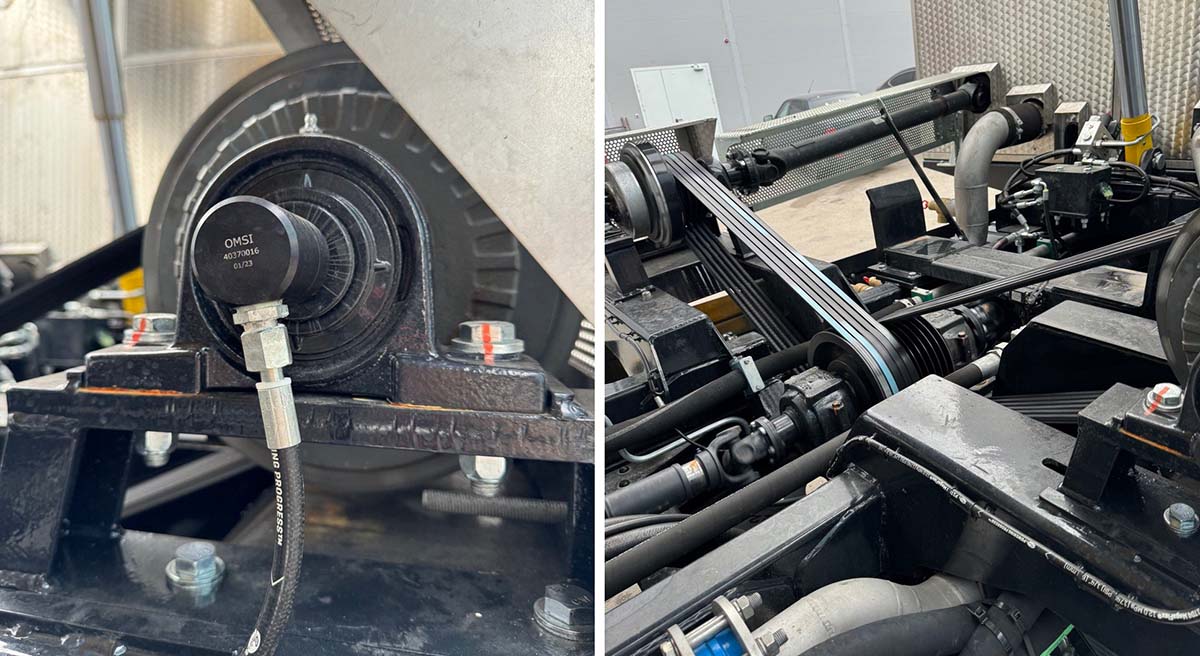

Тип вакуумного насоса – роторный лопастной насос модели Helix450, установленный позади кабины в отапливаемом боксе, с правой стороны резервуара, расход 2.000 м3/ч, максимальный вакуум 92%.
Кулачковые насосы (вакуум/давление) с трехлопастным геликоидальным ротором, с системой охлаждения, с инжекцией воздуха. Глубокий вакуум, уменьшенный уровень шума(позволяет работать ночью в городах), эффективное охлаждение всех движущихся частей: специальная геликоидальная форма лопастей обеспечивает более плавное движение без вибраций, отсутствует выброс масла в атмосферу как у лопастных насосов.
Установлен за кабиной на стальной раме.
Максимальный теоретический вакуум 93% и максимальное давление 2 бара.
Глубина всасывания до 20 метров с насадкой.
Пневматический четырехходовой клапан «вакуум/давление» Обратный клапан.
Предохранительный датчик предотвращает повреждения вакуумного насоса от перегрева за счет автоматической активации выпускного клапана при достижении критической температуры. Очиститель оснащен: Фильтром-циклоном большого объема с обратным клапаном.
Механический выпускной клапан.
Предохранительный клапан оснащен моющимся картриджем из нержавеющей стали AISI 304, предназначен для мелких твердых частиц; маслоотделителем.

Насос высокого давления

Тип- трехплунжерный Максимальная производительность 285 л/мин, 200 бар. Возможность одновременной работы с вакуумным насосом. Клапан регулирования давления с пневматическим управлением, предназначенный для автоматического распределения воды и регулирования давления.

Промывка цистерны

Рейка с промывочными форсунками, установлена в иловом отсеке для облегчения выгрузки материала. Ручной отсечной клапан. Соединение между иловым отсеком и отсеком для чистой воды – наличие. Рукав =оборудован фильтром, соединен с водяной системой. Пневматический разгрузочный клапан фильтра циклона

Направляющая для вакуумного рукава с опорными роликами расположена на главном барабане для всасывающего рукава. Запорный клапан с пневматическим управлением. Управление вращением катушки и сматыванием расположено на главном пульте управления.

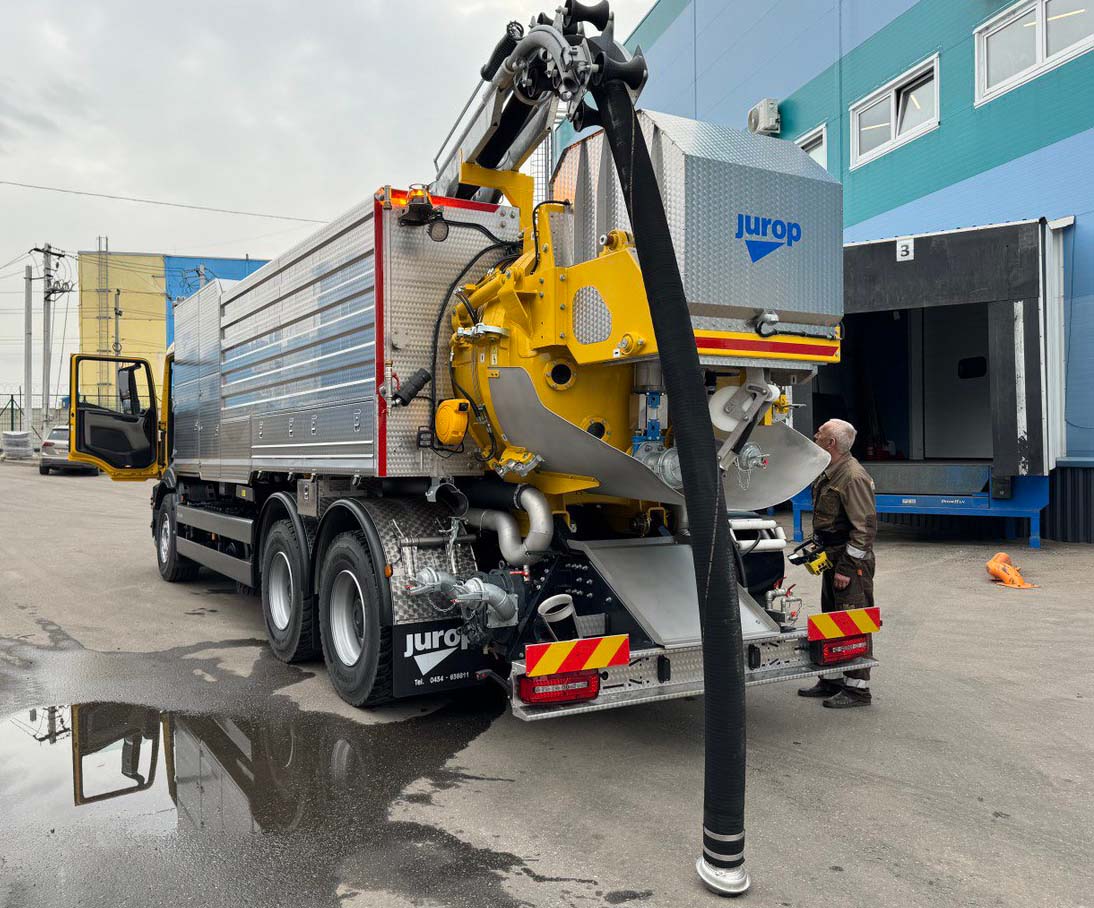

Всасывающая стрела, гидравлическая телескопическая удлинительная стрела, поворачивающаяся на 270°, всасывающий шланг DN120 длиной 7 метров, управляемый с пульта управления или дистанционно/

Главная неповоротная катушка для рукава ВД находится внутри отапливаемого отсека на задней крышке цистерны) из нержавеющей стали для 1”(1-дюймовых) рукавов высокого давления с ручным укладчиком рукава и гидравлическим вращением: Гидравлический привод вращения. Регулятор расхода для оптимизации скорости сматывания и разматывания. Рукав 1” высокого давления длиной 160 метров. Боковая катушка для шланга (гидравлическое вращение), 60 м x 1/2" H.P. рукава ВД.

Зимний пакет

• Температура работы до – 25° C включает в себя:
• Система Stroco для нагрева водопровода и катушки шланга высокого давления
• Нагреватель для нагрева корпуса насосов и резервуара

Панель управления

Панель управления включает следующие функции:

• Индикация оборотов двигателя.
• Пневматическая остановка катушки в промежуточных положениях.
• Регулятор давления воды, манометр, вакуумметр, аварийная кнопка, регулятор скорости сматывания/разматывания рукавов.
• Клапан подачи воды открыть/закрыть.
• Корпус пульта управления с дверцей.
• Активация вакуумного насоса.
• Активация плунжерного насоса.
• Открытие/закрытие пневматического загрузочного клапана.

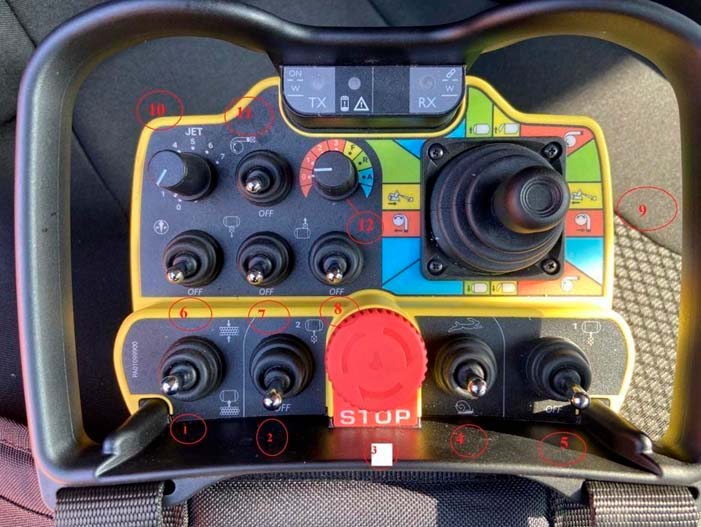

Пульт радио управления
