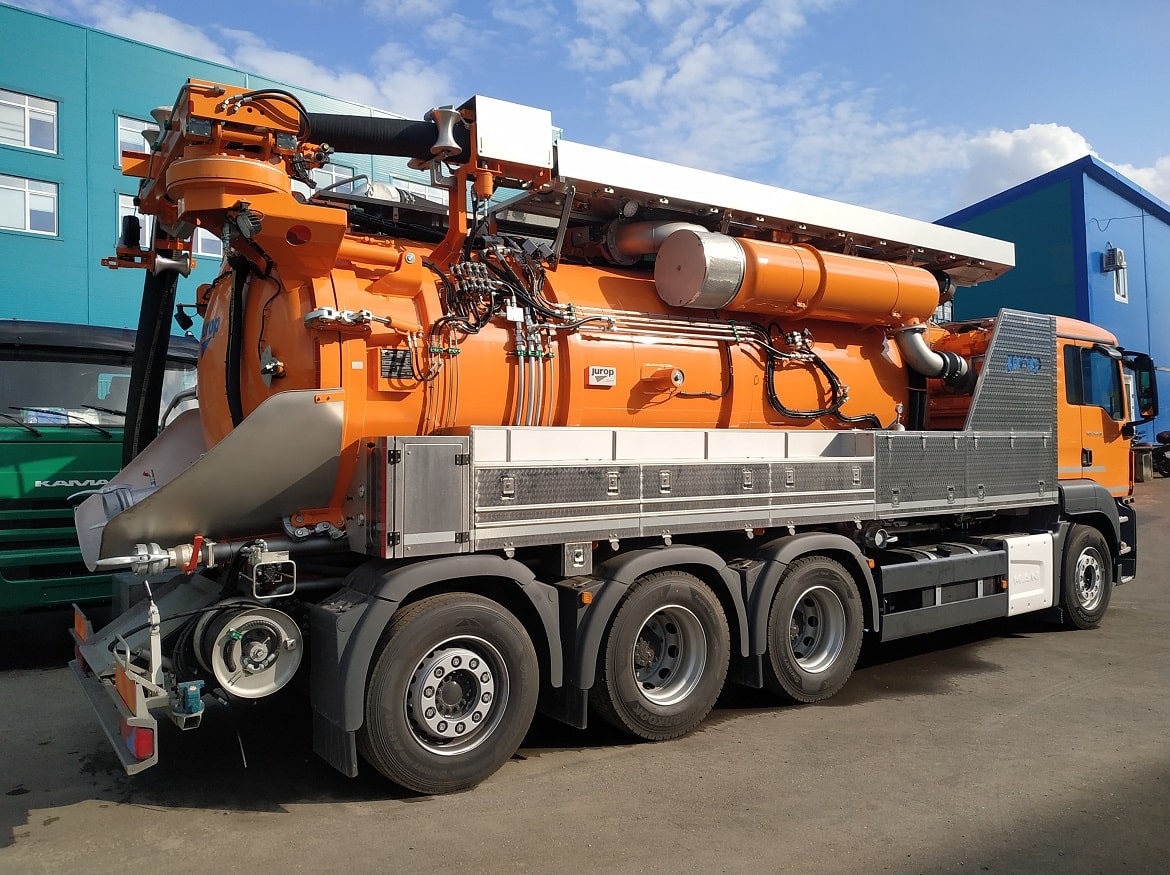

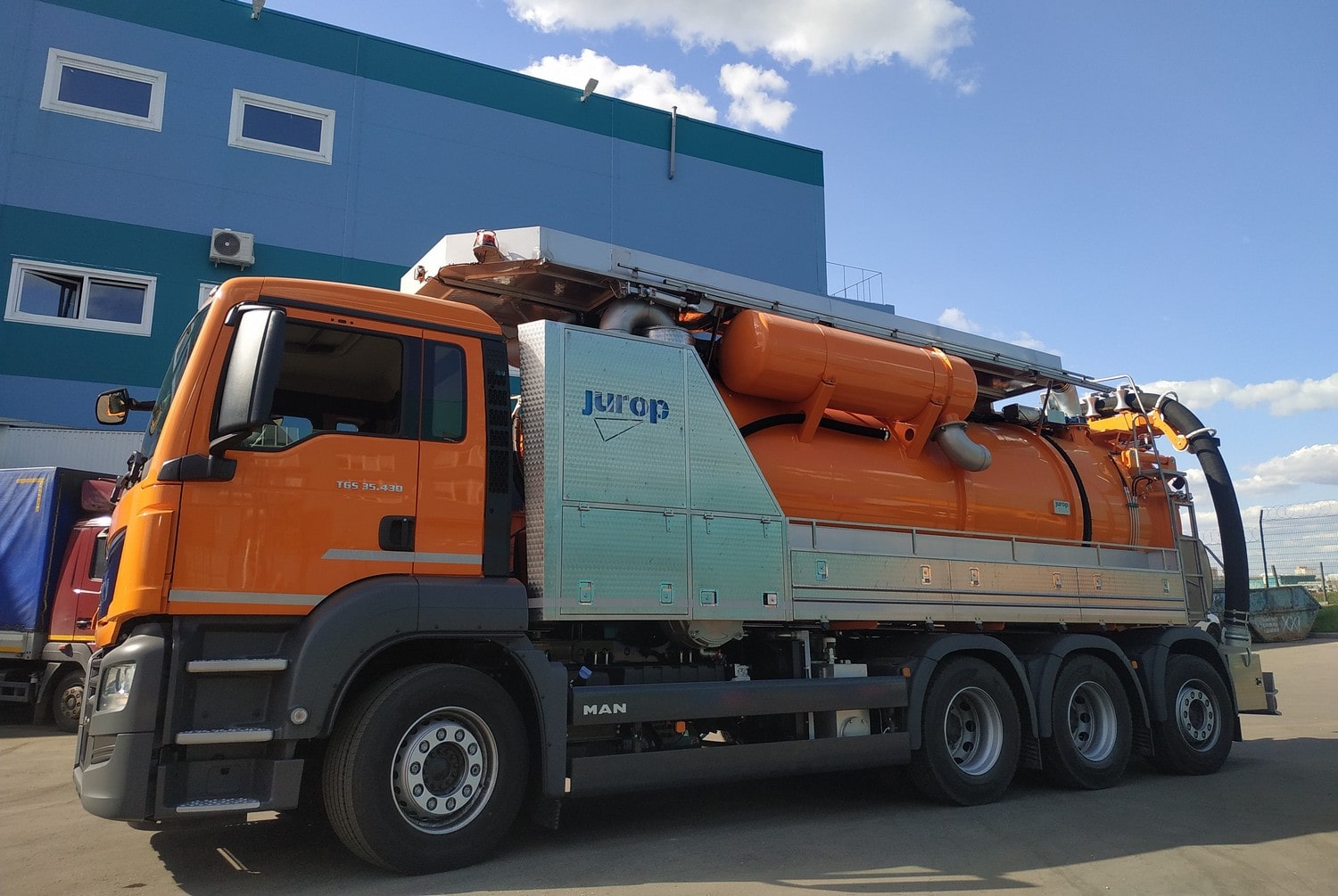

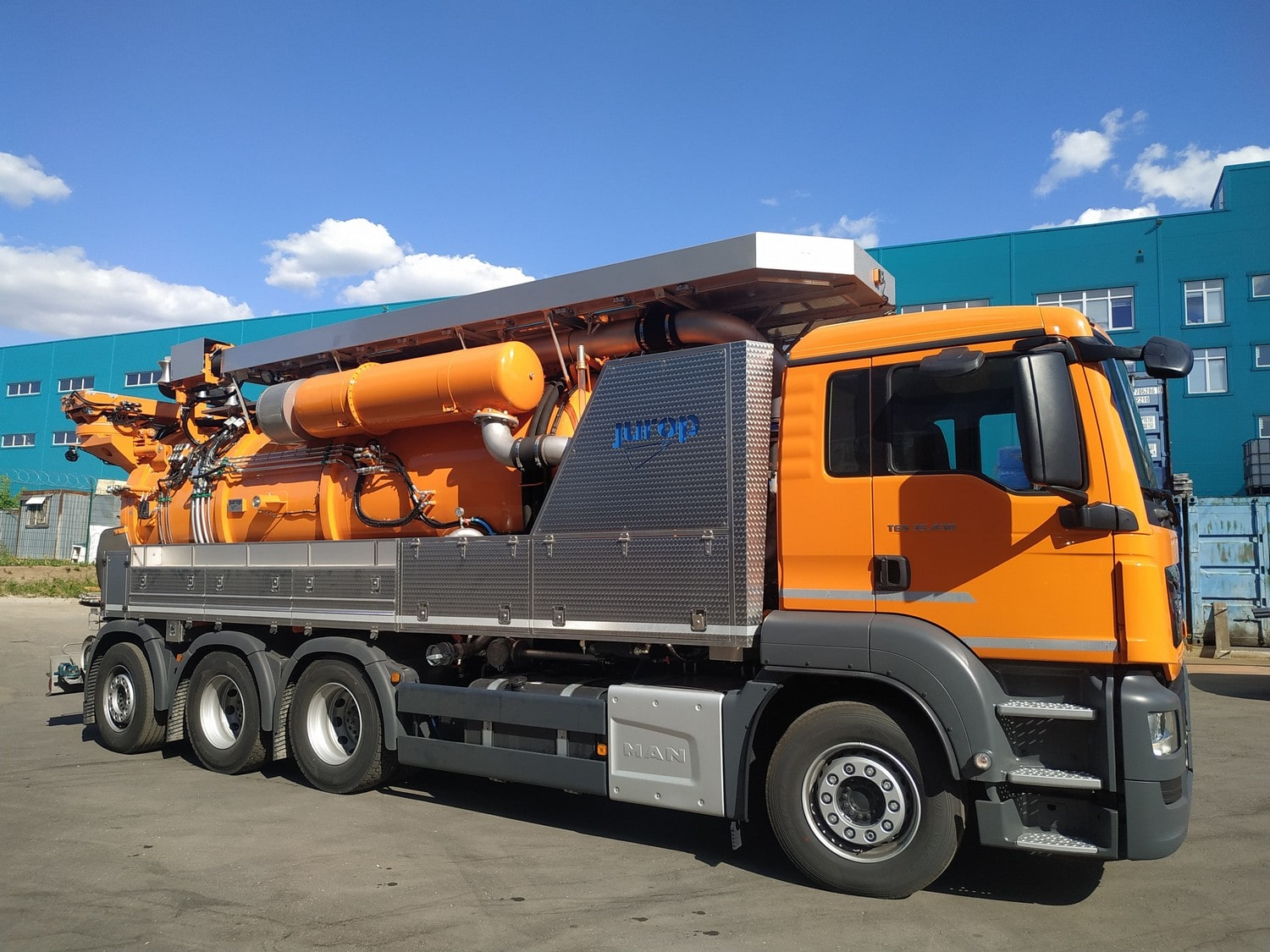

Комбинированная машина JUROP KOMBI 4000

Комбинированная машина JUROP KOMBI 4000

Шасси MAN TGS 35.430 c колесной формулой 8х4. ДВС 430 л.с., EURO 5, КПП - ZF16S.
Полная масса 35 тонн, передняя подвеска – рессорная, задняя подвеска - пневматическая.
Дисковые тормоза передней и задней оси

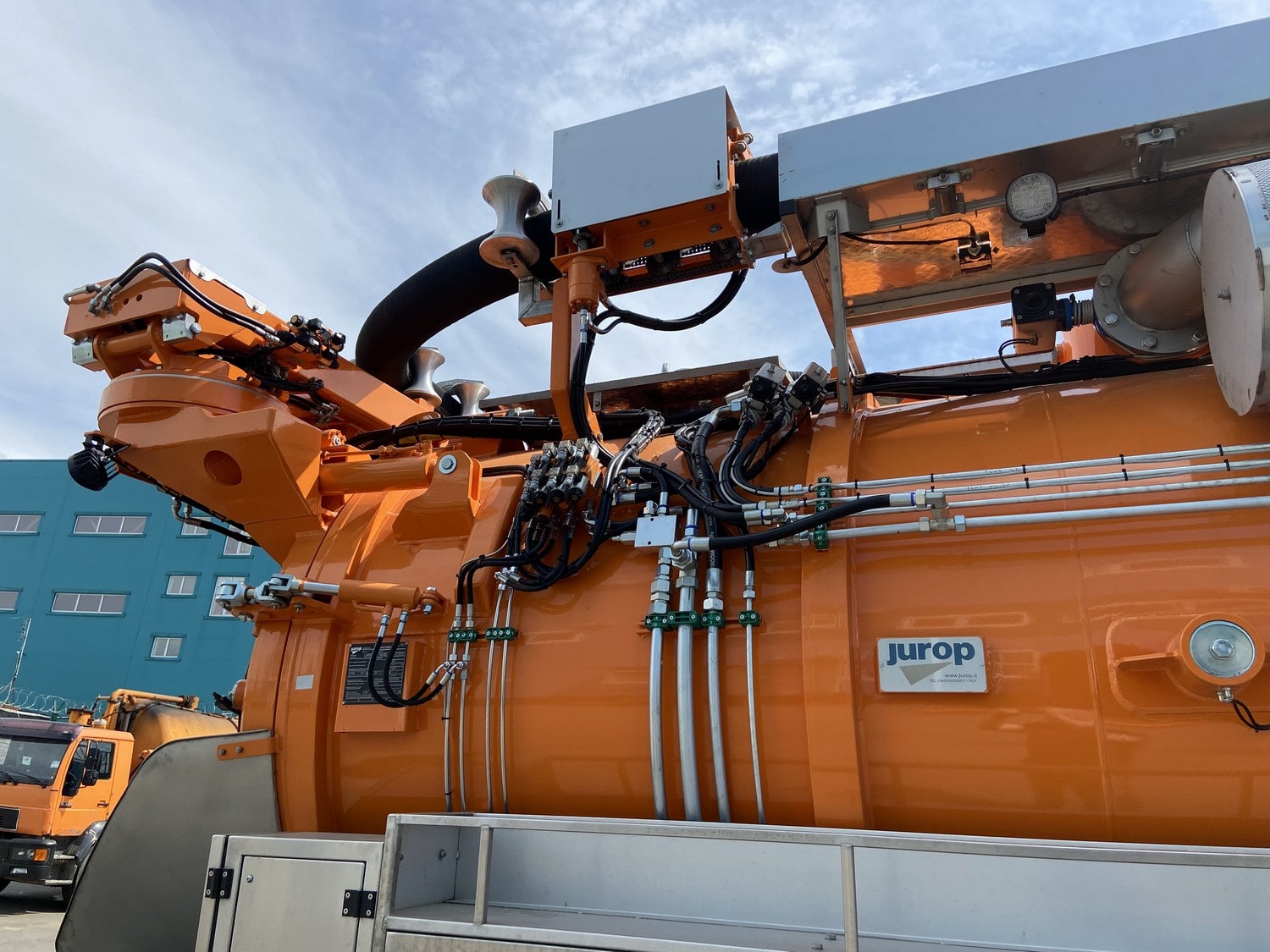

Цистерна для ила

Емкость - 14000 литров; Материал - сталь

Цистерна разделена неподвижной перегородкой на 2 отсека: 12000 литров под ил + 2000 литров под воду;

Цистерна имеет круглое сечение диаметром 1800 мм, самосвальную выгрузку, подъем цистерны осуществляется с помощью гидроцилиндра, имеющего обратный клапан для защиты от опускания при отказе гидросистемы;

Предохранительный клапан от избыточного давления;

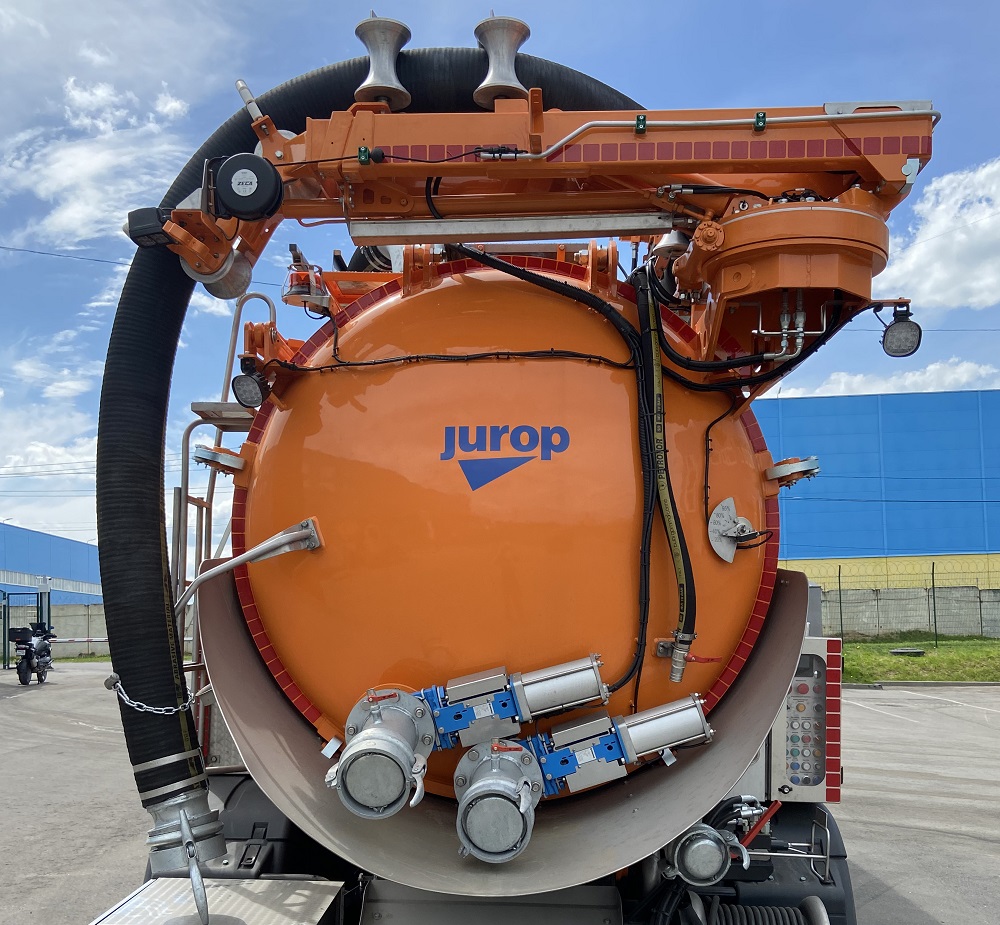

Полностью открывающаяся задняя крышка цистерны е гидравлическими зажимами. Крышка открывается с помощью двух гидроцилиндров, оборудованных обратными клапанами для защиты от опускания крышки при отказе гидросистемы;

На задней крышке расположена 6" всасывающая задвижка с пневматическим управлением и обогревом, сливная 6" задвижка с пневматическим управлением и обогревом;

Высокоэффективный фильтр циклонного типа из нержавеющей стали оборудован устройством двойной фильтрации для отделения крупных частиц поступающих материалов;

Так же в циклоне установлен шар из нержавеющей стали, который останавливает всасывание в случае заполнения фильтра;

Электрический датчик заполнения цистерны (отключает вакуумный насос в случае полного заполнения цистерны);

Стрелочный индикатор уровня заполнения цистерны (с плавающим шаром).

Система обезвоживания (отделения иловой воды от осадка)

Состоит из двух стадий, работает в автоматическом режиме;

Вода, забираемая из иловой цистерны, выдается наружу центробежным насосом, расположенным на задней крышке цистерны;

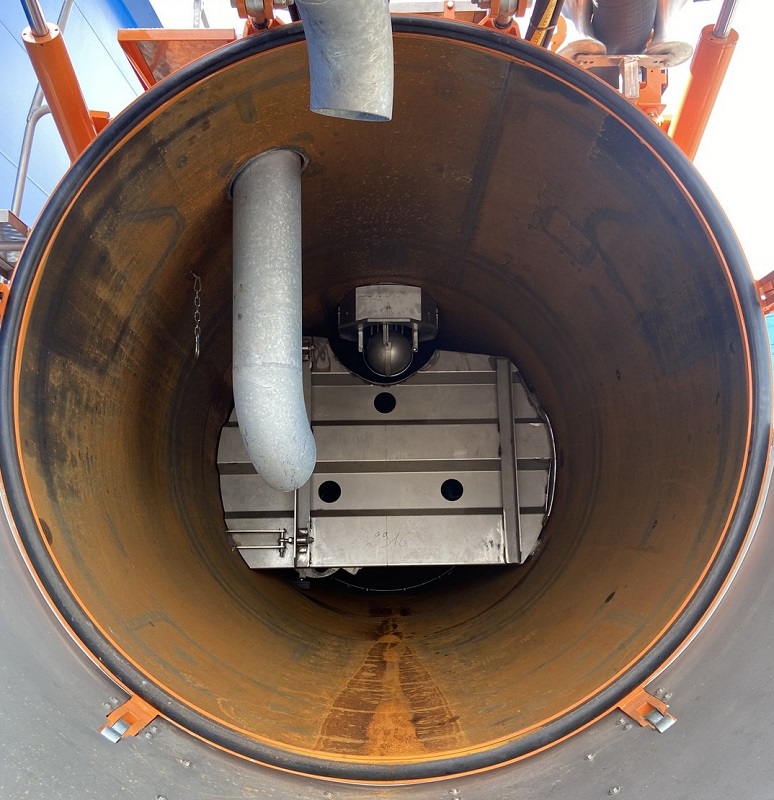

Перфорированная перегородка

Всасываемый материал проходит первую ступень фильтрации, поступая через перфорированную перегородку, выполненную из нержавеющей стали, расположенную в задней части цистерны для задержания крупных твердых частиц.

Пройдя перфорированную перегородку, жидкий осадок поступает во вращающийся фильтр (из нержавеющей стали), который отделяет жидкость от твердого осадка. Фильтр имеет систему самоочистки (в том числе форсунки со струями высокого давления). Производительность системы 1500 литров в минуту.

Вакуумная система

• Вакуумный насос: JUROP HELIX 1200EP;
• Максимальная производительность насоса: 6600 м3/час;
• Максимальный уровень вакуума: 93%;
• Охлаждение насоса: воздушное
• Переключение насоса работы вакуум/давление: пневматическое;
• Привод вакуумного насоса: гидравлический.
• Счетчик моточасов, глушитель на вход и на выход, обратный клапан, 2 датчика перегрева насоса;
• Фильтр тонкой очистки насоса

Верхняя всасывающая стрела

Расположена в верхней части цистерны;

• Всасывающий рукав ДУ 175 мм длиной 16 м;
• Полностью гидравлическое управление;
• Рабочая зона стрелы 180 градусов;
• Телескопическое выдвижение стрелы 2,7 м;
• Максимальная длина телескопической стрелы 5,0 м;
• Угол подъема 40°
• Датчик положения стрелы;
• Прожектор рабочего света на последнем колене стрелы.
• Фиксация стрелы в транспортном положении.

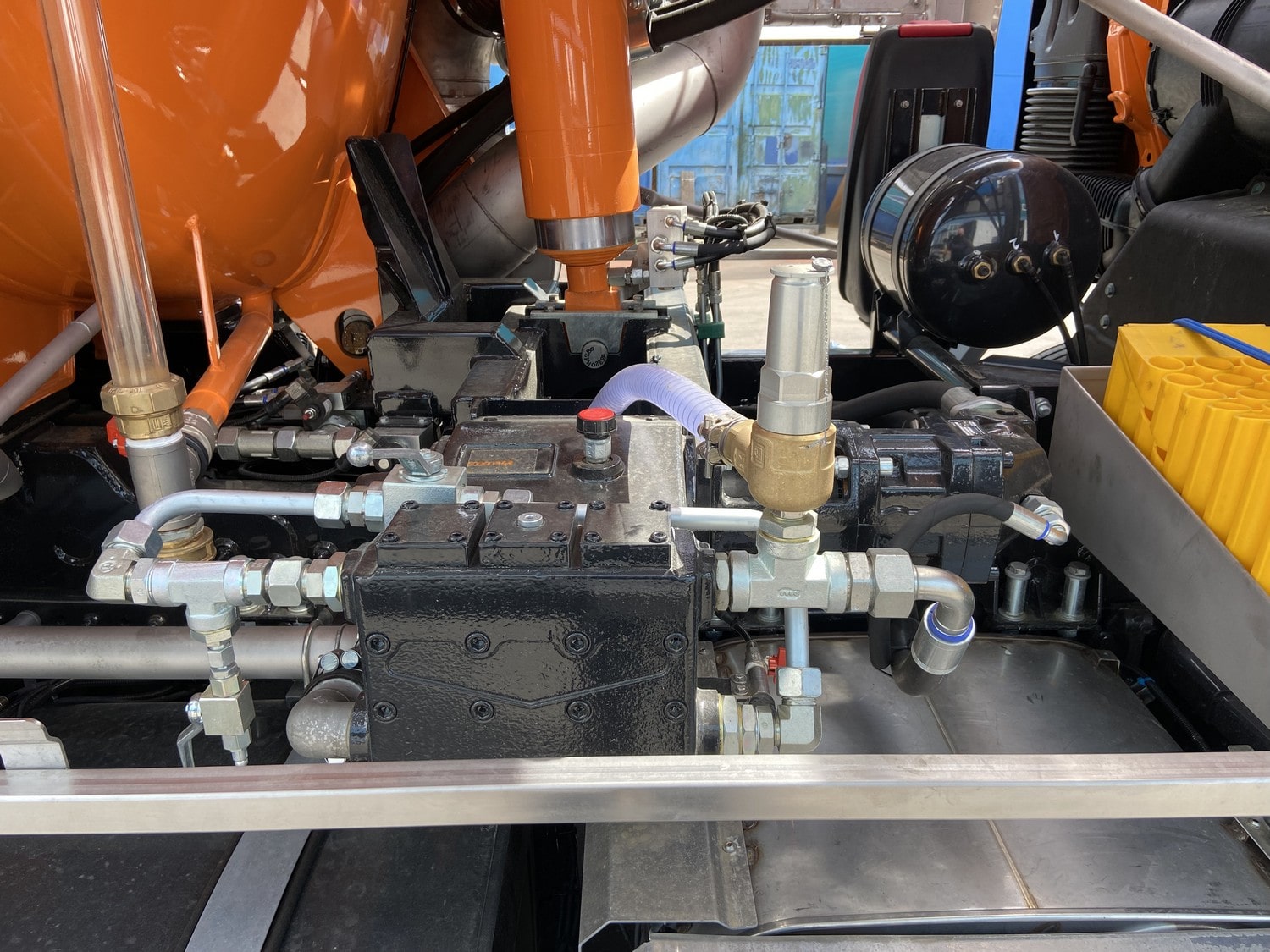

Насос высокого давления

• Производитель: HPP Италия;
• Производительность: 104 л/мин 200 Бар;
• Счетчик моточасов, водяной фильтр с нержавеющей сеткой, регулятор давления;
• Привод насоса гидравлический.
• Инерционная катушка с рукавом высокого давления
• Гидравлическое управление катушкой;
• Рукав высокого давления 20м диаметр 1,2" с металлической оплеткой.

Управление

Основная панель управления работой всех систем оборудования имеет следующую индикацию и функции:

• Моновакуумметр;
• Счетчик моточасов работы оборудования;
• Контрольная лампа перегрева вакуумного насоса;
• Включение/выключение насосов;
• Регулировка оборотов насоса;
• Подъем/опускание цистерны;
• Открытие/закрытие задней крышки цистерны;
• Аварийное отключение оборудования;
• Открытие/закрытие задвижек;
• Включение/выключение радиопульта;
• Управление верхней всасывающей стрелой.

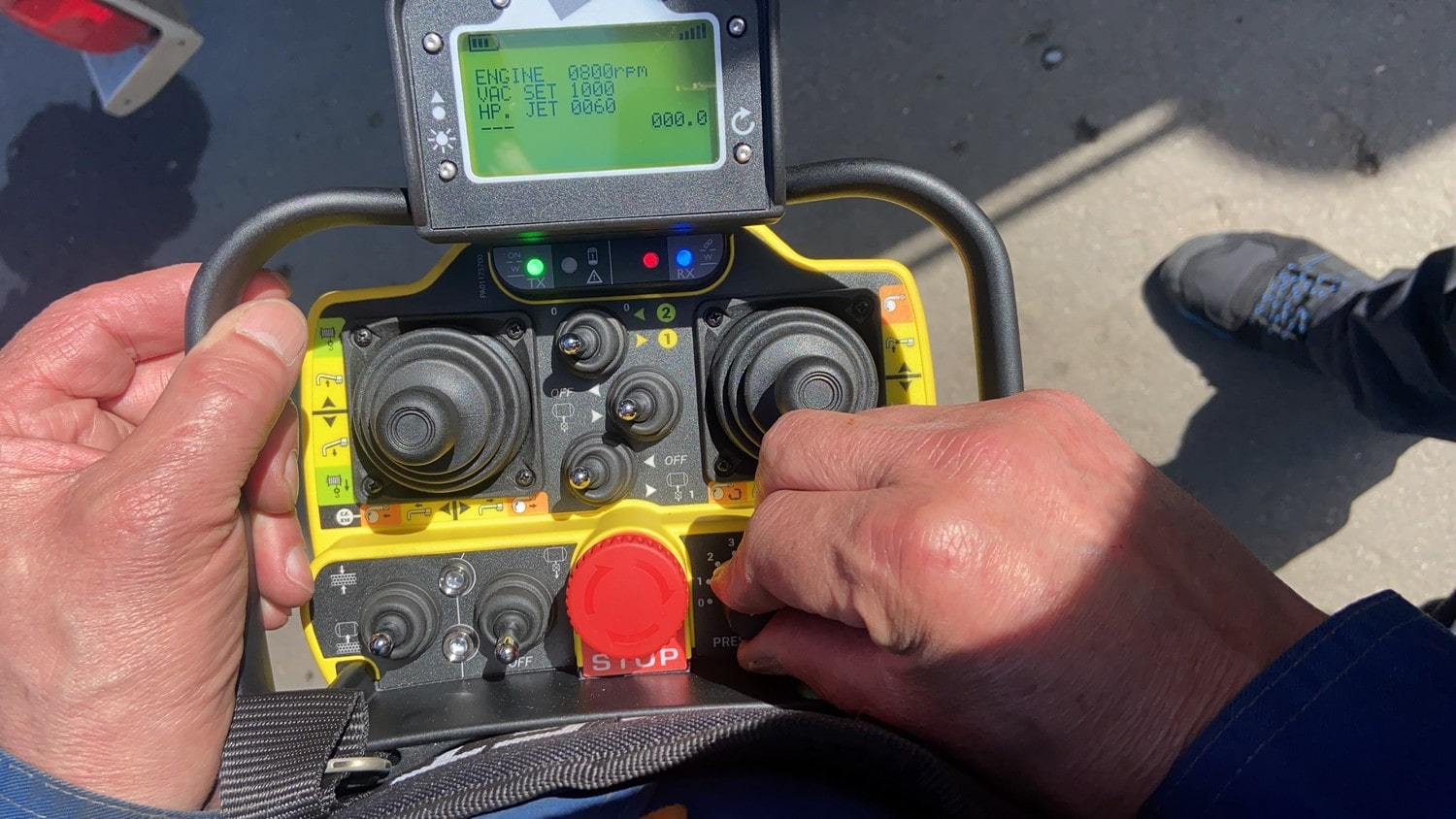

Пульт радио управления

Профессиональный пульт управления работой всех систем оборудования имеет следующие функции:

• Включение/выключение вакуумного насоса;
• Регулировка оборотов вакуумного насоса;
• Открытие/закрытие задвижек;
• Управление стрелой;
• Включение/выключение насоса высокого давления;
• Аварийный останов работы оборудования;
• Зарядка для аккумулятора пульта находится в кабине шасси, так же в комплекте идет запасной аккумулятор для продолжительной работы.

Температурный режим работы от - 20°С до + 40°С. Срок эксплуатации 15 лет.
