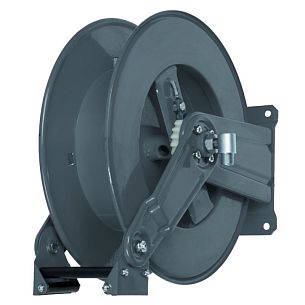

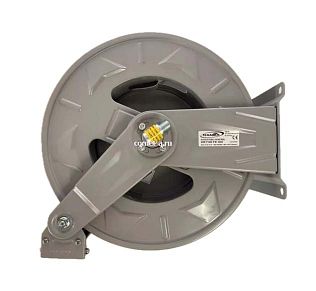

Инерционные катушки для вакуумных машин
Инерционные катушки (барабаны) представляют собой важный элемент вакуумных машин, предназначенный для компактного хранения, транспортировки и удобного использования шлангов высокого давления. Они особенно распространены в ассенизаторских машинах, каналопромывочном оборудовании и промышленных вакуумных системах.
Принцип работы и конструкция
Инерционные катушки работают по принципу пружинно-инерционного механизма. Основа конструкции включает:
- Барабан с горизонтальной или вертикальной осью вращения
- Пружинный механизм, создающий необходимое усилие для сматывания
- Инерционный тормозной механизм
- Уплотнительные элементы для работы с высоким давлением
- Направляющие для равномерной укладки шланга
- Подшипниковые узлы для снижения трения
При размотке шланга барабан вращается, взводя пружину. Инерционный механизм позволяет контролировать скорость разматывания, предотвращая неконтролируемое разматывание под давлением и весом шланга. При необходимости сматывания достаточно слегка потянуть шланг, что активирует пружинный механизм, и катушка автоматически сматывает шланг обратно.
Технические характеристики
Для вакуумной техники инерционные катушки имеют следующие особенности:
- Высокая устойчивость к коррозии (часто изготавливаются из нержавеющей стали или с применением защитных покрытий)
- Рабочее давление до 200−400 бар
- Возможность размещения шлангов длиной от 10 до 120 метров
- Усиленные подшипники и уплотнения для работы в тяжелых условиях
- Защита от перекручивания шланга при сматывании
- Наличие поворотных соединений (свивелей) для передачи жидкости/вакуума при вращении барабана
Преимущества применения
Использование инерционных катушек в вакуумных машинах обеспечивает ряд существенных преимуществ:
- Продление срока службы шлангов благодаря правильному хранению и отсутствию перегибов
- Экономия рабочего пространства на машине
- Сокращение времени на подготовку оборудования к работе
- Снижение физической нагрузки на операторов
- Предотвращение загрязнения шлангов при транспортировке
- Повышение безопасности работ за счет организованного хранения шлангов под давлением
Разновидности исполнения
В зависимости от конкретного применения на вакуумных машинах используются различные модификации инерционных катушек:
- С ручным приводом для небольших установок
- С гидравлическим приводом для тяжелых промышленных шлангов
- С электрическим приводом для автоматизированных систем
- С пневматическим приводом для взрывоопасных сред
Также катушки могут комплектоваться дополнительными элементами: счетчиками длины размотанного шланга, системами подогрева (для работы при отрицательных температурах), фиксаторами положения и механизмами блокировки вращения.
Правильный выбор типа инерционной катушки для конкретной вакуумной машины определяется диаметром шланга, рабочим давлением, требуемой длиной и спецификой выполняемых работ.
