Краны

Фланцевые краны обеспечивают управление потоком жидкостей и газов, в том числе и содержащих взвеси, в условиях разряжения. Они отличаются прочностью, надежностью и герметичностью, что критически важно для эффективной и безопасной эксплуатации данного типа оборудования.

Типы кранов, используемых на вакуумных машинах и илососах

• Шаровые фланцевые краны — наиболее распространенный тип. Запорный элемент выполнен в форме шара с отверстием. Поворот шара на 90 градусов открывает или перекрывает поток. Шаровые краны ценятся за простоту конструкции, быстродействие и высокую герметичность. Они хорошо подходят для работы с вязкими и абразивными средами, часто встречающимися в илососах. Однако, стоит учитывать, что полнопроходные шаровые краны, обеспечивая минимальное сопротивление потоку, имеют больший размер и вес. Неполнопроходные краны компактнее, но создают некоторое гидравлическое сопротивление.
• В задвижках запирающий элемент (затвор) перемещается перпендикулярно потоку. Они обеспечивают хорошую герметичность и могут использоваться с широким спектром сред. По сравнению с шаровыми кранами, задвижки имеют более медленное время срабатывания, но обеспечивают меньшее гидравлическое сопротивление в открытом состоянии, что особенно важно для вакуумных систем. Задвижки менее устойчивы к абразивному износу, поэтому их реже применяют на илососах, перекачивающих среды с высоким содержанием твердых частиц.
• Дисковые поворотные затворы (баттерфляй) используют запорный диск, поворачивающийся вокруг оси. Они компактны, легки и имеют невысокую стоимость. Баттерфляй-затворы обеспечивают быстрое открытие/закрытие, но их герметичность обычно несколько ниже, чем у шаровых кранов или задвижек. Применяются, как правило, на менее ответственных участках вакуумных систем.
• Обратные фланцевые клапаны не управляются оператором, а срабатывают автоматически, предотвращая обратный поток среды. Они устанавливаются на вакуумных машинах и илососах для защиты насосов и других компонентов системы от повреждений, которые могут возникнуть при изменении направления потока.

Назначение

• Краны позволяют точно контролировать движение жидкости или газа в системе.
• Перекрытие потока для проведения технического обслуживания, ремонта, а также для предотвращения утечек.
• Направление потока для переключения потока между различными частями системы.

Материал изготовления

Фланцевые краны для вакуумной техники изготавливаются из различных материалов, выбор которых зависит от свойств рабочей среды и условий эксплуатации. Наиболее распространены:

• Чугун отличается прочностью и доступной ценой.
• Сталь — более прочный и износостойкий материал, чем чугун. Нержавеющая сталь обладает высокой коррозионной стойкостью и подходит для работы с агрессивными средами.
• Латунь устойчива к коррозии, но менее прочна, чем сталь.

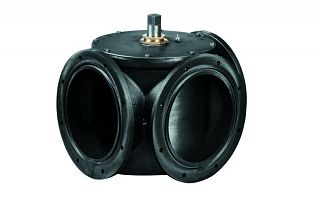

• Полимеры (ПВХ, полипропилен) используются для работы с неагрессивными средами и отличаются легкостью и химической стойкостью.
