Бесконтактная портальная робо-мойка Hydrus free touch

HYDRUS Free touch - бесконтактный портальный робот-мойка, теперь с новыми форсунками Hydraflex.

Описание и технические особенности:

Установка представляет собой комплекс мойки автомобилей с одним передвижным порталом. Это означает, что портал несколько раз проходит транспортное средство, чтобы помыть и высушить его, в то время как транспортное средство остается неподвижным в течение всего цикла.

Процесс включает первую фазу промывки под высоким давлением, за которой следует фаза сушки, во время которой вода сдувается с поверхности автомобиля потоками воздуха под высоким давлением. Действие высокого давления совмещено с подачей моющих средств. Перед фазой высыхания на автомобиль наносится немного воска, чтобы обеспечить быстрое удаление остатков воды и полировку поверхностей.

В дополнение к этапам мытья и сушки HYDRUS TECH может выполнять предварительную мойку и полировку.

Полный процесс мойки осуществляется по следующей последовательности операций:

• 1. Предварительная мойка
• 2. Основная мойка
• 3. Полировка
• 4. Сушка

Потребление на 1 цикл мойки для стандартной программы*:

• Расход шампуня - 30 мл.
• Вода - 330 л.
• Электроэнергия - 1.6 кВт/ч.

*Может быть адаптирован под пожелания заказчика.

Можно гарантировать 70-80% повторного использования воды, при установке соответствующих очистных.

Портал предлагает несколько вариантов применения специальных продуктов, которые помогают в процессе мойки таких как чистящие средства перед мойкой, воски, продукты для полировки и осмотическая вода.

Установки HYDRUS TECH оснащаются такими опциями, как: системы распределения горячего/холодного очистителя перед мойкой; cистемы распределения активной пены; cистема предварительной мойки с боковыми и верхними арками подачи воды под высоким давлением; cистема предварительной мойки с боковыми и верхними арками воды среднего давления; мойка колес высокого давления Wheel-Master; мойка колес с или без распределения химического продукта; блок распределения горячего/холодного и вспененного воска; блок распределения осмотической воды.

HYDRUS TECH способен выполнять различные операции в одном цикле, например: боковое высокое давление; активная пена; воск вместе с сушкой; осмотическое водораспределение совместно с осушителем, что позволяет сократить время цикла при значительном увеличении производительности портала.

Высота, длина и ширина транспортного средства

HYDRUS в зависимости от выбранной модели может помыть автомобиль высотой от 2.2 до 3 метров.

По ширине колесная база может быть от 1.2 метра до 2.3 метров.

Полезная длинна мойки

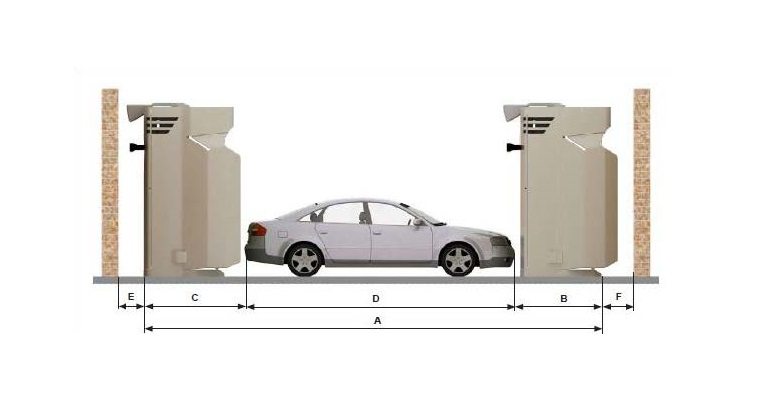

Со стандартной длиной рельсов 9 метров можно выполнить полную мойку 5,3 м длинное транспортное средство, как показано на следующем рисунке:

• A. Стандартная длина рельса: 9000 мм
• B. Необходимое пространство перед автомобилем: 1690 мм
• C. Необходимое пространство позади автомобиля: 2000 мм
• D. Максимальная длина автомобиля: 5300 мм

Увеличение и уменьшение длины рельса. При увеличении длины рельсов длина мойки будет увеличена на ту же длину. Длина рельса может быть увеличена с 9 до 11 метров, что позволить увеличить длину обслуживаемого автомобиля с 5.3 до 7.3 метров.

Кроме того возможно уменьшение длины с 9 до 7 метров для рельсы, и 5.3 до 3.3 для обслуживаемого транспортного средства.

Мойка будет производиться на всех транспортных средствах, длина которых соответствует размеру рельсов, в то время как на более длинных транспортных средствах некоторые операции могут выполняться частично или вообще не выполняться.

Cистема сушки включает в себя:

Горизонтальная секция с подвижной штангой сбоку, способной следовать за профилем транспортного средства во время движения портала. Система состоит из четырех электровентиляторов с низкой скоростью, высокой эффективностью и низким уровнем шума, два сбоку и два сверху. Сушильная планка на верхнем вентиляционном отверстии оснащена TSD системой (см. ниже) и повторяет форму контура автомобиля во время операции сушки и управляется с помощью фотоэлементов. Эта подъемная система управляется инвертором с зубчатым ремнем.

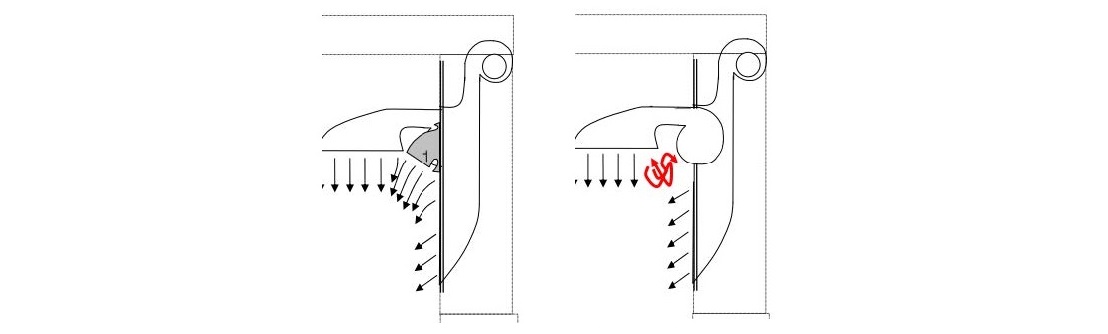

Система боковой сушки, включающая две вертикальные насадки. Боковые сопла встроены в портальные колонны, а воздуходувки установлены наверху этих же колонн. Система TSD (запатентована), установлена на сушильной штанге, повышает эффективность воздушного потока. Форсунки могут быть установлены на конструкцию для мойки под высоким или средним давлением.. TSD — это новая система, специально разработанная для предотвращения создания турбулентности, вызванной интерференцией воздушных потоков, создаваемых вертикальными и горизонтальными вентиляторами. Эта система производит третий поток воздуха, который повторяет форму и позволяет «охватить» участки, где «традиционная» сушка не может эффективно высушить.

Основные компоненты внутри конструкции:

Описание группы форсунок. В данном опрокидывании Ceccato использует вращающиеся форсунки Hydraflex с углом выпуска воды 24°.

Арки для подачи химии. Поворачиваясь арка имеет четыре способа распределения химических веществ:

• Очиститель дисков
• Химия нижней части автомобиля
• Химия верхней части автомобиля
• Пена в виде дождя

Восковые сопла для нанесения воска комплектуются блоками, размещенными в передней части. При наличии дополнительного бойлера эти форсунки могут работать с горячей, теплой и холодной водой.

Эти насадки используются для следующих функций:

• Распределение воска
• Отдельный проход портала нанесения воска
• Распределение воска при сушке прямого хода
• Отдельный проход портала с осмотической водой
• Распределение осмотической воды
• Промывка

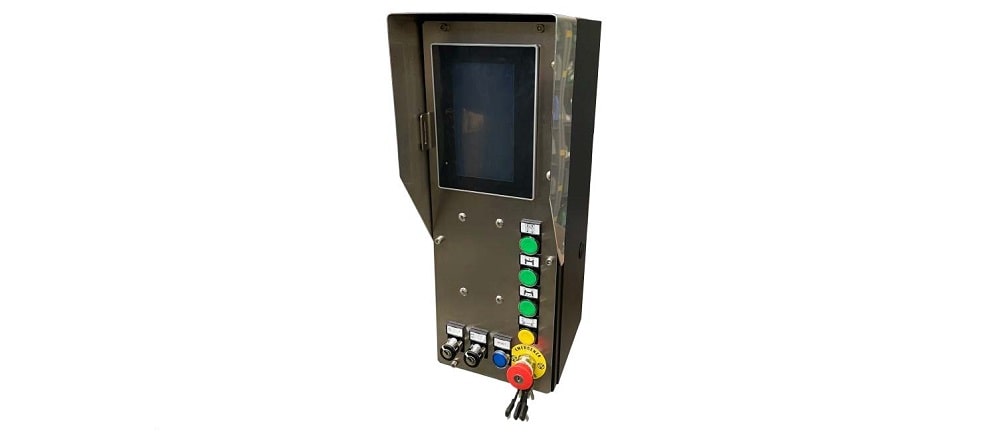

Панель оператора с сенсорным экраном Weintek предназначена для управления моечной системой портальной мойки, поэтому это устройство входит в стандартную комплектацию системы.

С панели пользователь управляет системой во всех ее функциях:

• активирует запрограммированные циклы мойки
• использует для отображения сообщений о состоянии
• использует для настройки программ или режимов работы
• активирует или деактивирует дополнительные устройства
• использует для анализа текущих или статистических данных

Качество воды.Правильная работа моечного оборудования обеспечивается только в том случае, если вода, используемая для процесса мойки, соответствует следующим характеристикам:

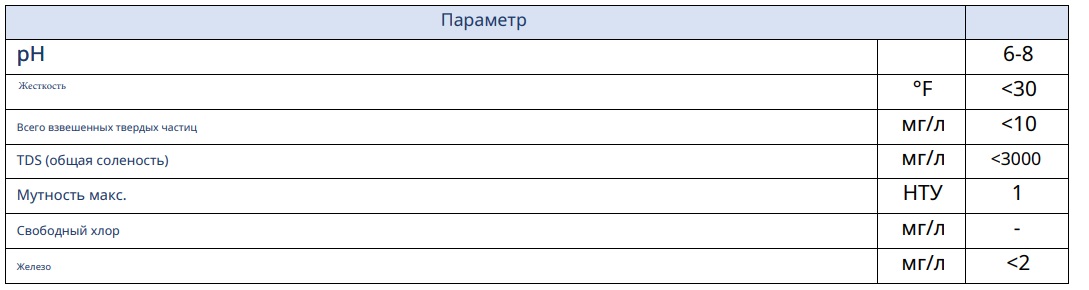

Чистая вода:

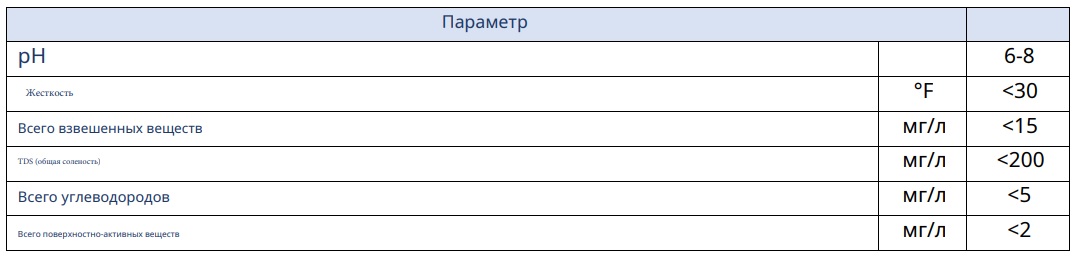

Оборотная вода:

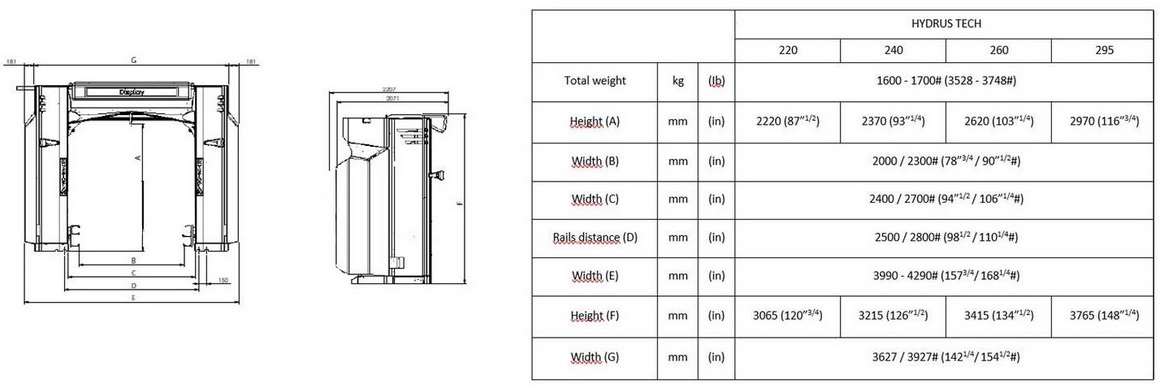

Габаритные размеры моечного комплекса:

Обращайтесь к нам за консультацией!
