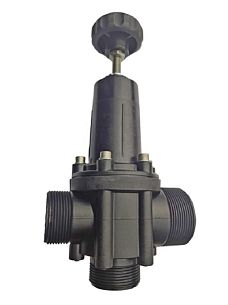

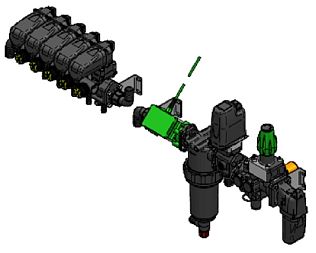

Узлы управления и комплектующие для опрыскивателя

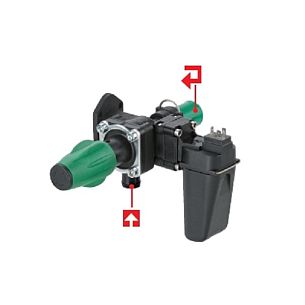

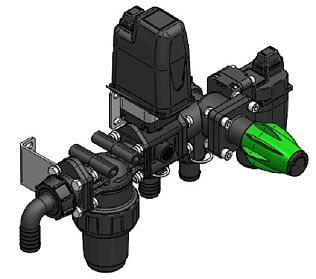

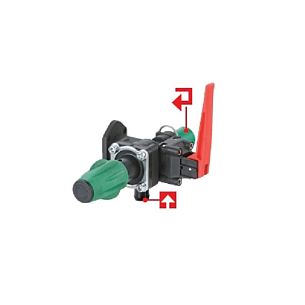

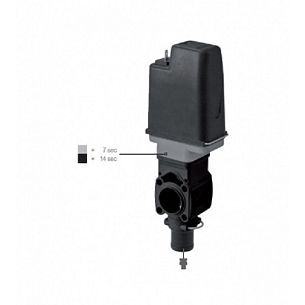

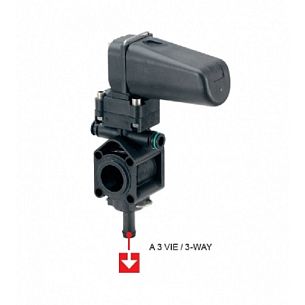

Главный клапан VGME5−300−20 электрический с ручным регулируемым клапаном

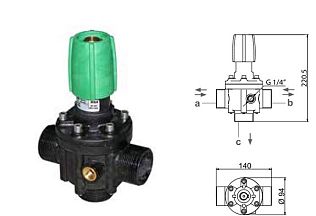

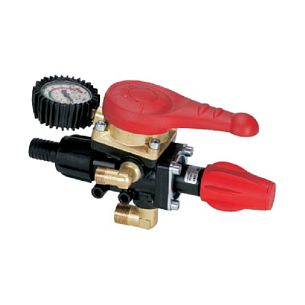

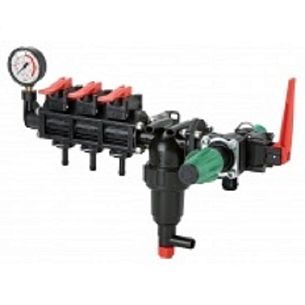

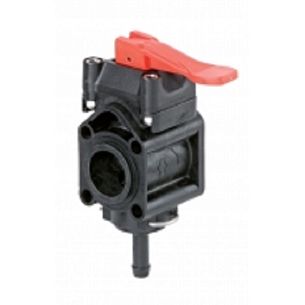

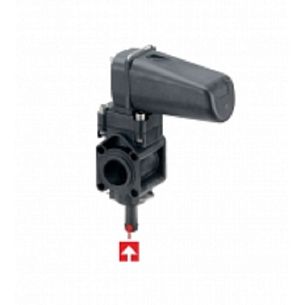

Клапан VGM4-180−20 механический с ручным регулируемым клапаном

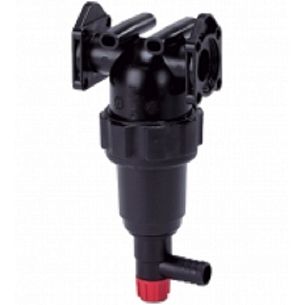

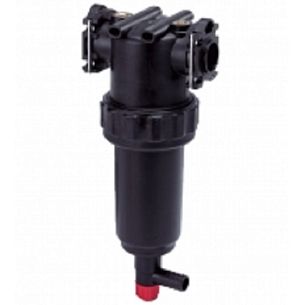

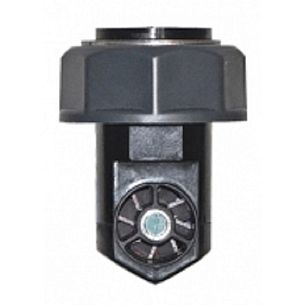

Фильтр фланцевый 15 бар, 210 л/мин., 50 меш. c самоочисткой

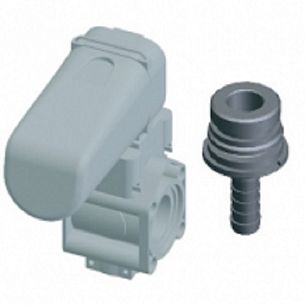

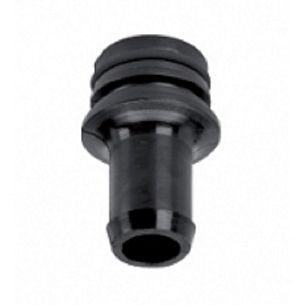

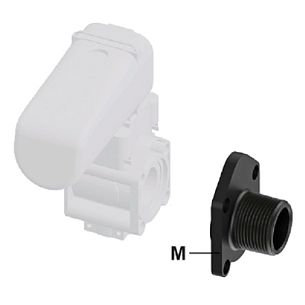

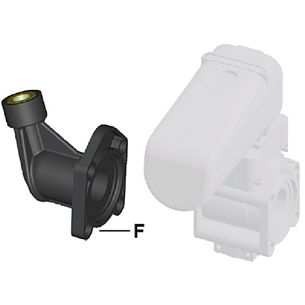

Фитинг под шпонку/байпас; вх.ёлочка 25 мм. для VGME5; VGME4; VGM4; GS VGME5; GS VGME4; VGME4 RM

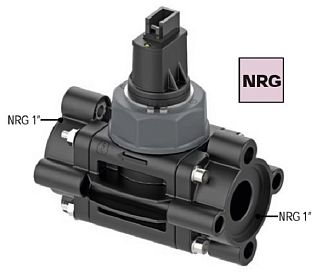

Фитинг под шпонку; вх.ёлочка 19 мм. для NRG

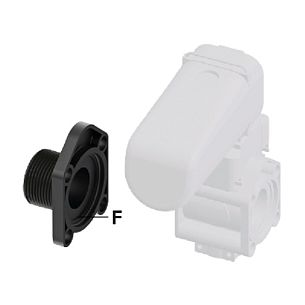

Фитинг под шпонку; вх.ёлочка 25 мм. для VGME4; VGM4; GS VGME5; GS VGM4

Фильтр фланцевый 20 бар, 150 л/мин., 50 меш. c самоочисткой

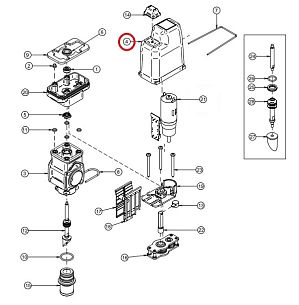

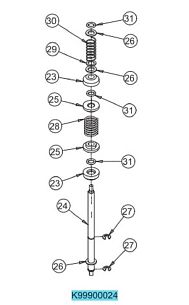

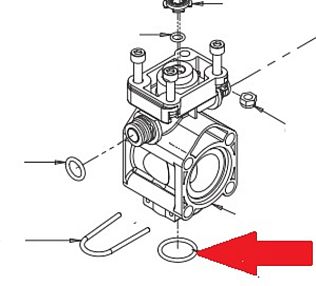

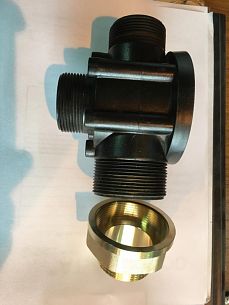

Рем.комплект клапана секционного электрического всборе

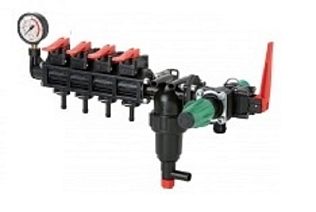

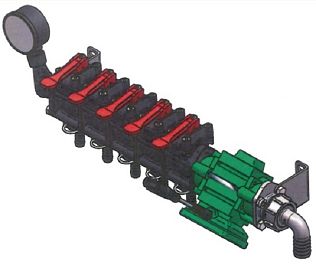

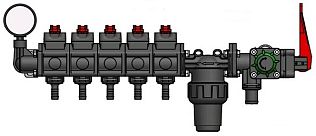

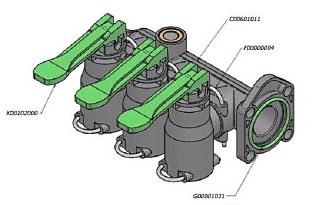

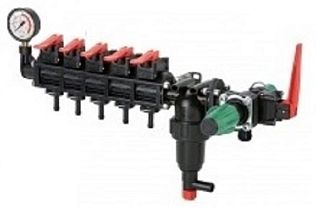

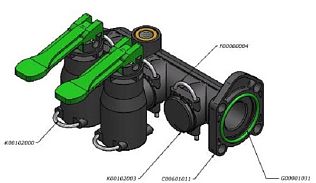

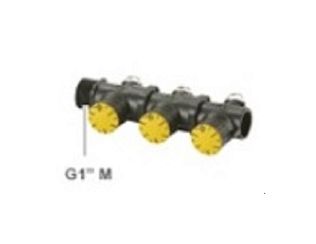

Блок ручных клапанов NRG051: 5V 13−25/манометр/расходомер электромагнитный

Фильтр фланцевый 20 бар, 150 л/мин., 50 меш. STANDART

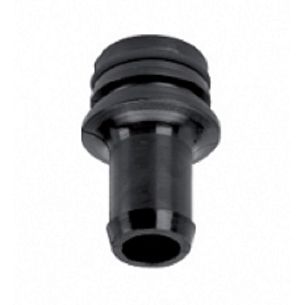

Фитинг под шпонку; вх.ёлочка 25 мм. для NRG

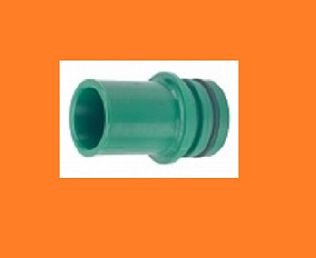

Фитинг под шпонку/байпас; вх.ёлочка 35 мм. для VGME5; VGM3; VGM2

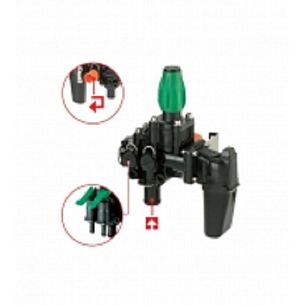

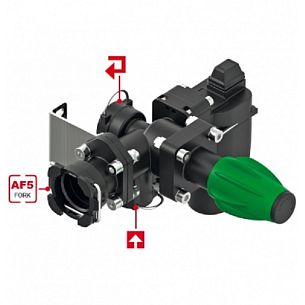

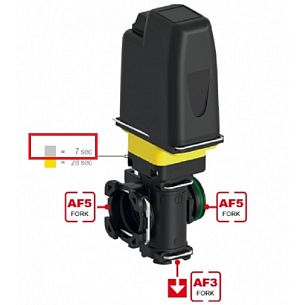

Главный клапан AF VGME 4-AF-180−10 электрический с ручным регулируемым клапаном
Современный узел управления опрыскивателем — это автоматизированный комплекс, состоящий из «мозга» (компьютера), «органов чувств» (датчиков) и «мышц» (исполнительных механизмов, таких как клапаны). Его главная задача — поддерживать заданную норму вылива (например, в литрах на гектар) автоматически, вне зависимости от изменения скорости движения трактора.
Основные компоненты системы управления
Блок управления
Это центральный элемент системы, который устанавливается в кабине трактора. Он представляет собой монитор с кнопками или сенсорным экраном. Его функции:
- Прием данных: он непрерывно получает информацию от датчиков скорости, расходомера и, в продвинутых системах, от GPS-приемника.
- Обработка информации: оператор задает на компьютере желаемую норму внесения (л/га) и ширину захвата штанги. Компьютер, зная текущую скорость, вычисляет, какой объем жидкости должен проходить через систему в минуту для поддержания этой нормы.
- Отправка команд: на основе расчетов компьютер посылает электрические сигналы на исполнительные механизмы, в первую очередь на регулирующий клапан, чтобы тот открылся или закрылся на нужную величину.

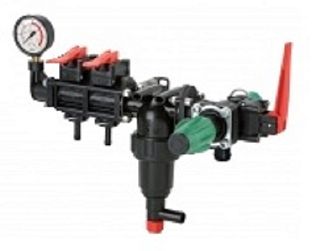

Распределительный блок (арматура)

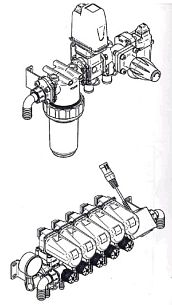

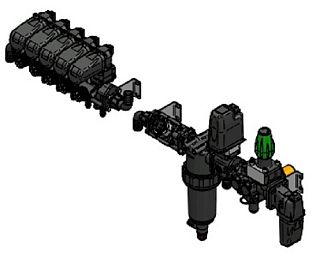

Это главный гидравлический узел, который управляет потоками рабочей жидкости. Он объединяет в себе несколько ключевых клапанов и часто является единым модульным устройством. В его состав обычно входят:
- Главный клапан получает от компьютера команду на полное открытие или закрытие подачи жидкости на всю штангу. Когда опрыскиватель останавливается или разворачивается, этот клапан перекрывает поток.
- Регулирующий клапан — самый важный элемент для автоматизации. Это пропорциональный клапан, который может не просто открываться и закрываться, а плавно изменять свое проходное сечение. Получая сигнал от компьютера, он приоткрывается больше, если скорость трактора растет (нужно больше жидкости), и прикрывается, если скорость падает. Часть жидкости, которую он «не пускает» на штангу, направляется обратно в бак по линии перемешивания (гидромешалке).

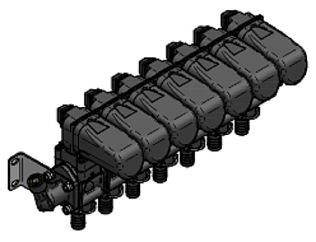

- Секционные клапаны отвечают за включение и выключение подачи жидкости на отдельные секции штанги. Это позволяет оператору отключать часть штанги, например, при обработке края поля или клиновидных участков, чтобы избежать повторного опрыскивания. В современных системах с GPS управление этими клапанами происходит автоматически (функция Section Control).
- Манометр показывает текущее давление в системе. Это важный индикатор для контроля работы форсунок, так как каждая форсунка рассчитана на определенный диапазон рабочего давления. Манометры бывают как аналоговыми (стрелочными), так и электронными, передающими данные на компьютер.
Расходомер

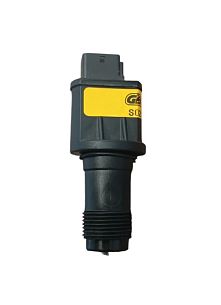

Это «глаза» системы. Расходомер представляет собой турбинку или электромагнитный датчик, установленный в основной магистрали после насоса. Он измеряет фактический объем жидкости, проходящий через него в единицу времени, и передает эту информацию в виде электрических импульсов на компьютер. Компьютер постоянно сравнивает фактический расход с расчетным (требуемым) и на основе этой разницы корректирует положение регулирующего клапана. Так создается замкнутый контур управления, обеспечивающий высокую точность.
Датчик скорости
Без точных данных о скорости автоматическое регулирование невозможно. Информация о скорости может поступать из двух основных источников:
- Индукционный датчик устанавливается на колесо трактора или карданный вал и считает обороты.
- GPS/GNSS-приемник: наиболее современный и точный метод. Он предоставляет данные о скорости независимо от пробуксовки колес и используется для навигации, картирования и автоматического управления секциями.
Прочие важные комплектующие
- Фильтры. Система опрыскивания имеет несколько степеней фильтрации для предотвращения засорения форсунок: всасывающий фильтр (на входе в насос), напорный фильтр (после насоса, перед распределительным блоком) и линейные фильтры на каждой секции штанги, а также индивидуальные фильтры в самих форсунках.
- Насос: «сердце» системы, создающее давление. Чаще всего используются мембранно-поршневые или центробежные насосы. Его производительность должна быть с запасом, чтобы обеспечить не только подачу на штангу, но и работу гидромешалки в баке.
Все эти элементы работают в тесной связке. Компьютер, получая данные о скорости и заданную норму, вычисляет необходимый расход. Расходомер сообщает компьютеру фактический расход. На основе разницы между этими значениями компьютер управляет регулирующим клапаном, чтобы привести фактический расход в соответствие с требуемым. А секционные клапаны позволяют гибко управлять процессом опрыскивания на поле.
