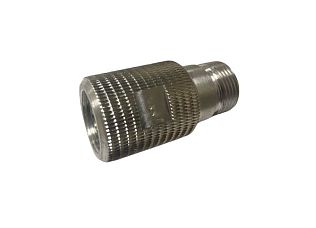

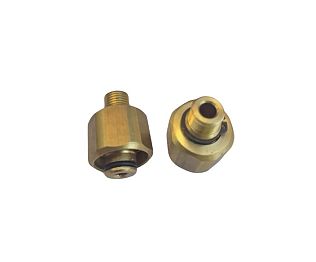

Адаптер EASY LOCK 22 ш. 22*1,5 г. аналог 4.111-030, материал (дюраль Д16Т) №2
Артикул: EASYLOCK4.111-030
Акция
Адаптер EASY LOCK 22 ш. 22*1,5 г. аналог 4.111-031, материал (дюраль Д16Т) №3
Артикул: EASYLOCK4.111-031
Запрос отправлен
Муфты для рукавов высокого давления (РВД) представляют собой специальные соединительные элементы, предназначенные для надежного соединения гидравлических шлангов между собой или с различным оборудованием в системах высокого давления. Они играют критическую роль в обеспечении герметичности и безопасности гидравлических систем.
Основные типы муфт для РВД

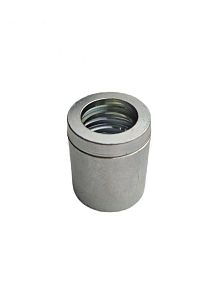

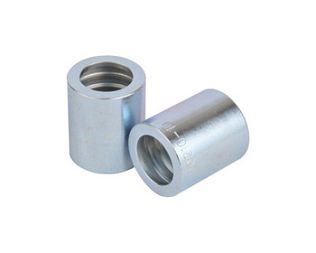

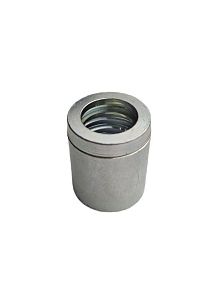

- Обжимные муфты — наиболее распространенный тип соединений. Муфта обжимается специальным прессом вокруг рукава, создавая надежное соединение. Такие муфты обеспечивают высокую прочность соединения и работают при давлениях до 400−500 бар в зависимости от конструкции.
- Штуцерно-ниппельные соединения состоят из штуцера, который вставляется внутрь рукава, и ниппеля (муфты), который обжимается снаружи. Это классическое решение для создания разъемных соединений.
- Быстроразъемные соединения (БРС) позволяют быстро подключать и отключать гидравлические линии без использования инструментов. Могут быть различных типов:
- С шариковой фиксацией
- С кулачковым механизмом
- Плоского типа (Flat Face) — предотвращают протечки при разъединении
- Мультисоединения — для одновременного подключения нескольких линий
Обозначения 1SN и 2SN в контексте РВД
1SN и 2SN — это международные стандарты конструкции гидравлических рукавов высокого давления согласно норме EN 853.
1SN (Single wire braid — одинарная проволочная оплетка)
- Однооплеточный РВД с одним слоем стальной проволочной оплетки
- Рабочее давление обычно до 160−225 бар (в зависимости от диаметра)
- Более гибкий и лёгкий
- Типичное применение: системы средней нагрузки, мобильная гидравлика
- Обычно используется с соответствующими муфтами, рассчитанными на его рабочее давление
2SN (Double wire braid — двойная проволочная оплетка)
- Двухоплеточный РВД с двумя слоями стальной проволочной оплетки
- Рабочее давление до 275−400 бар (в зависимости от диаметра)
- Более жёсткий и прочный
- Типичное применение: тяжёлая техника, промышленное оборудование с высоким давлением
- Требует соответствующих усиленных муфт
При выборе муфт для РВД необходимо учитывать тип рукава (1SN или 2SN), чтобы обеспечить соответствие по рабочему давлению и надёжность соединения.
