Фитинги для рукавов высокого давления
Рукава высокого давления (РВД) — неотъемлемая часть гидравлических систем, предназначенная для транспортировки рабочей жидкости под высоким давлением. Для надежного и герметичного соединения РВД с другими элементами системы используются специальные соединительные элементы — фитинги.
Фитингом или наконечником для РВД называется сборка, состоящая из ниппеля с гайкой или штуцером. С помощью фитинга шланг соединяется с остальными частями гидравлической линии. Они могут различаться по стандартам, резьбам и системе уплотнений.
Основные виды фитингов для РВД
Существует множество видов фитингов, которые можно классифицировать по разным признакам:
По типу резьбы
- Метрическая резьба: наиболее распространенный тип резьбы для фитингов РВД. Обозначается буквой «М» и диаметром в миллиметрах (например, М12).
- Дюймовая резьба: используется реже, преимущественно в американской технике. Обозначается дюймами (например, 1/4″).
- Другие типы резьбы: коническая резьба NPT, трубная цилиндрическая резьба BSPP и др.
По способу обжима
- Фитинги под опрессовку: наиболее распространенный тип фитингов. Установка таких фитингов осуществляется с помощью специального оборудования, которое сжимает гильзу фитинга вокруг рукава.
- Резьбовые фитинги: фитинги с внутренней или наружной резьбой, накручивающиеся на рукав или на другой фитинг.
По материалу
- Стальные фитинги — наиболее прочные и долговечные. Могут быть оцинкованными, хромированными или иметь другое защитное покрытие.

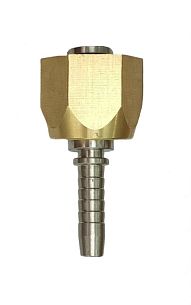

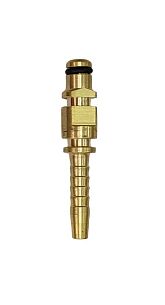

- Латунные фитинги обладают хорошей коррозионной стойкостью.
- Фитинги из нержавеющей стали отличаются высокой коррозионной стойкостью и подходят для агрессивных сред.
По назначению

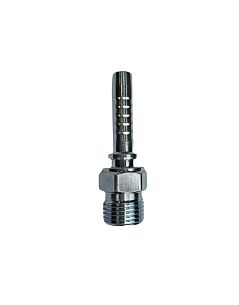

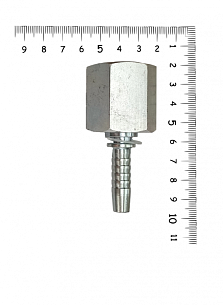

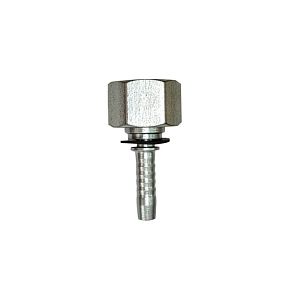

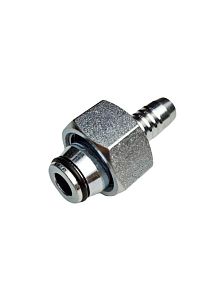

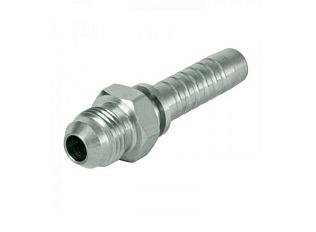

- Прямые фитинги для соединения двух рукавов или рукава с другим элементом системы под углом 180°.

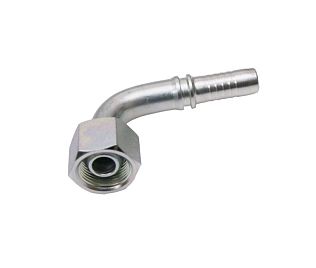

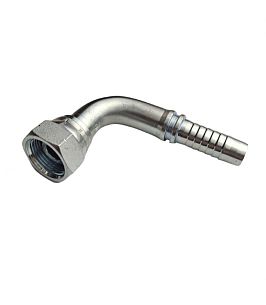

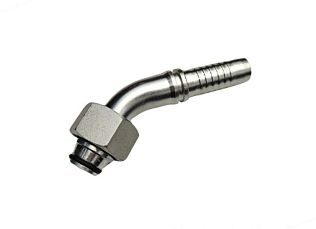

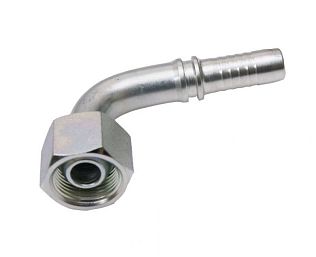

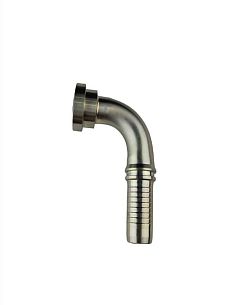

- Угловые фитинги для соединения под углом 45° или 90°.
- Тройники для разветвления гидравлической линии.
- Переходники для соединения элементов с разными диаметрами.
- Заглушки для герметичного закрытия конца рукава.
В ассортименте компании «Комета» представлены наконечники следующих стандартов:
- BSP (British Standart Pipe) — английский стандарт. Представляет собой соединение с трубной резьбой и конусом уплотнения 60 градусов.
- DKO-L — наконечники, выполненные по немецкому нормативу DIN. Имеют конус уплотнения 24 гр. При подборе необходимо брать в учёт разницу между посадочными конусами легкой и тяжелой серии — между собой они не взаимозаменяемы.
- Фитинги Interlock предназначены для опрессовки четырех-, а также шестинавивочных обычно рукавов с зачисткой внутреннего, наружного слоя рукава высокого давления. Проходной диаметр при этом должен составлять ду20- ду50; давление — от 350 до 420 бар. Принцип работы «Interlock» заключается в том, что рукав фиксируется как внутри, так снаружи, чтобы образовалось две зоны: фиксирующая и уплотняющая.

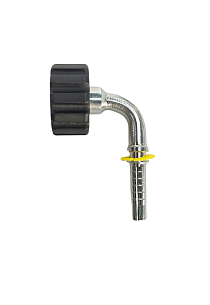

- Фитинги с системой Easylock позволяют производить настройку оборудования и замену деталей в пять раз быстрее, чем существующие соединительные системы M22 x 1,5, M18 x 1,5. При этом такой наконечник обладает большим сроком службы, а также отличается повышенной надежностью.
- Фитинги с обозначением DK в качестве уплотнительной части имеют сферу под штуцер с углами уплотнения 24, 37 или 60 градусов, для фиксации используется метрическая резьба. Наконечники такого типа проектировались в СССР как локализация зарубежных образцов, поэтому идеально подходят при устранении неисправностей как временное решение.
Специальные предложения для оптовых покупателей — скидка на изделия. Весь ассортимент сертифицирован — «Комета» является официальным дистрибьютором. Доставим товар в любом количестве в заявленный срок. Окажем содействие при выборе.
