Фланцы фитингов РВД
Фланцы фитингов РВД — это специальные соединительные элементы с плоской опорной поверхностью (фланцем), которые применяются для создания разъемных соединений гидравлических рукавов с гидроаппаратурой или между собой. Они обеспечивают герметичное соединение и устойчивость к высокому давлению в гидравлической системе.
Основные типы фланцев РВД
Фланцы SAE (Society of Automotive Engineers)
Наиболее распространенный стандарт фланцев в гидравлических системах. Делятся на несколько серий в зависимости от рабочего давления:
- Серия 3000 PSI (код 61)
- Серия 6000 PSI (код 62)
- Серия 9000 PSI (код 63)
Фланцы по стандарту DIN
Широко применяются в европейской технике:
- Фланцы DIN 24° (по ISO 8434−1)
- Квадратные фланцы
- Прямоугольные фланцы
Фланцы ГОСТ
Соответствуют российским стандартам и используются в отечественной технике.
Конструктивные особенности

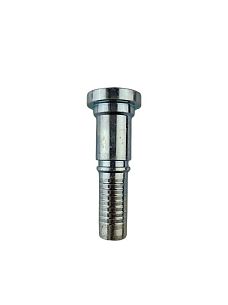

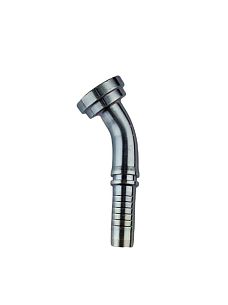

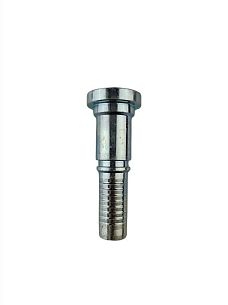

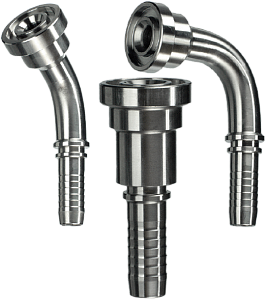

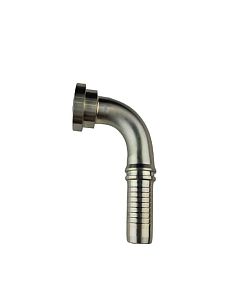

Типичный фланцевый фитинг РВД включает:
- Корпус с фланцевой частью
- Уплотнительное кольцо (обычно из эластомера)

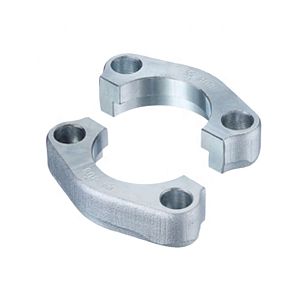

- Крепежные элементы (болты, шпильки или винты)
- Присоединительный хвостовик для монтажа РВД
Фланцы различаются по:
- Форме (круглые, квадратные, прямоугольные)
- Количеству крепежных отверстий (2-х, 4-х болтовые)
- Диаметру присоединения
- Типу уплотнения
- Материалу исполнения (сталь, нержавеющая сталь)
Преимущества фланцевых соединений
- Высокая надежность при работе под большим давлением
- Возможность многократного монтажа/демонтажа без потери герметичности
- Простота обслуживания
- Хорошая устойчивость к вибрациям
- Возможность использования в условиях ограниченного пространства
Маркировка фланцев
Маркировка фланцев обычно включает:
- Условный диаметр присоединения (DN)
- Максимальное рабочее давление (PN)
- Тип фланца и соответствие стандарту
- Материал изготовления
Применение
Фланцевые соединения фитингов РВД широко используются в:
- Строительной и дорожной технике
- Сельскохозяйственных машинах
- Нефтегазовом оборудовании
- Горнодобывающей промышленности
- Станкостроении
- Металлургическом оборудовании
- Военной технике
При выборе фланцев для гидравлических систем необходимо учитывать рабочее давление, тип жидкости, условия эксплуатации и совместимость с другими компонентами гидравлической системы.
