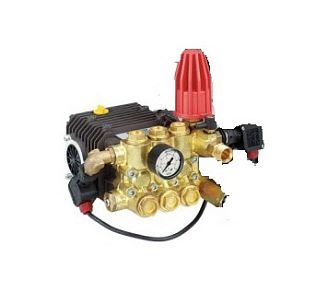

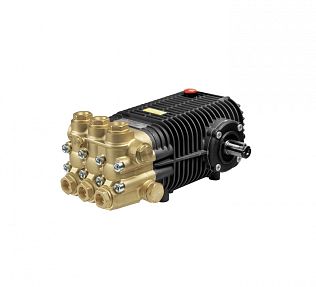

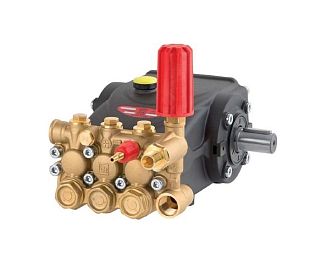

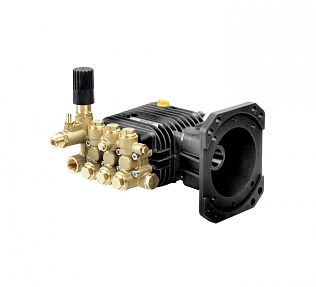

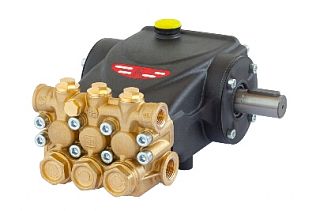

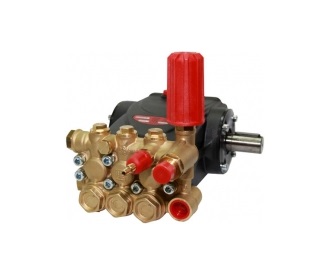

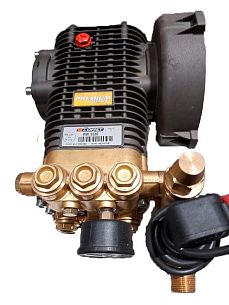

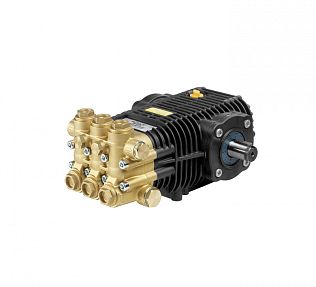

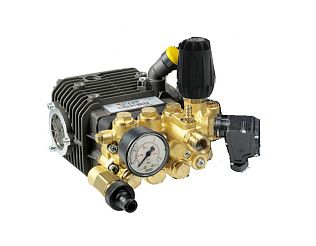

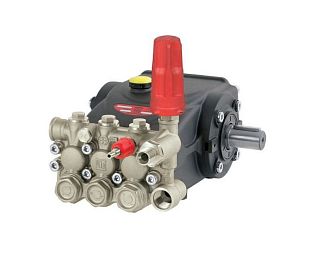

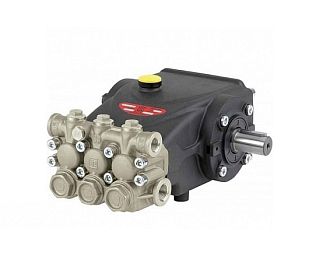

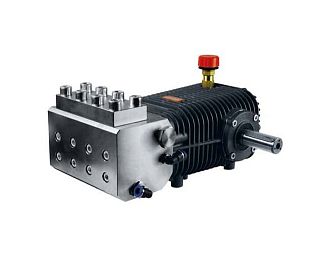

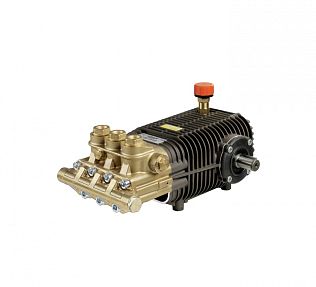

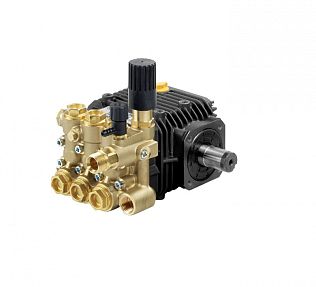

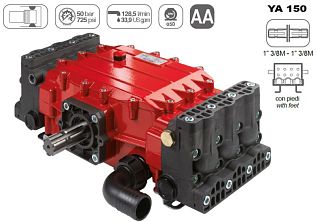

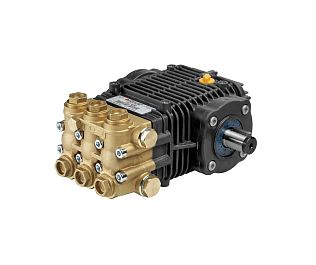

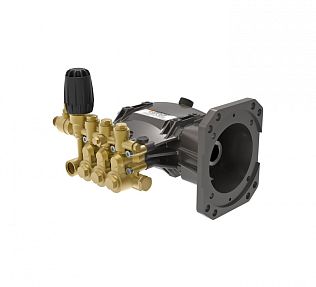

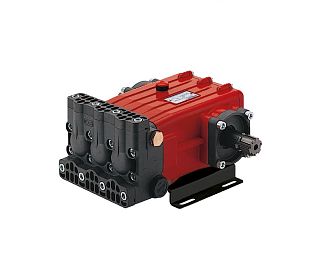

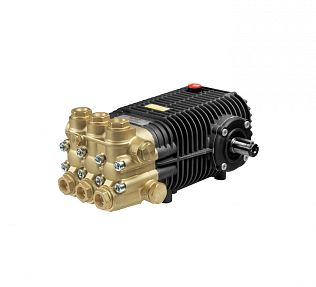

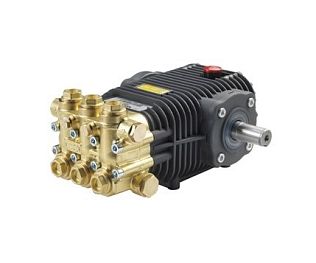

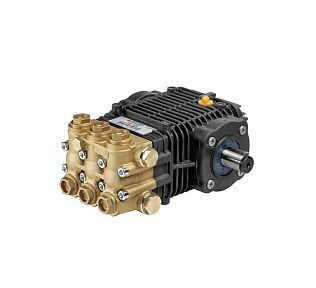

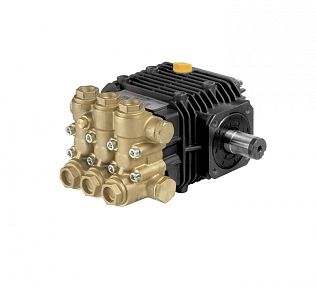

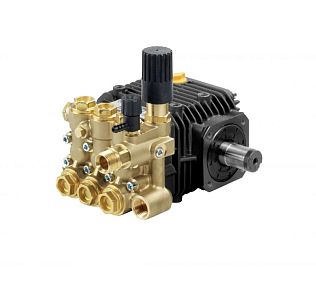

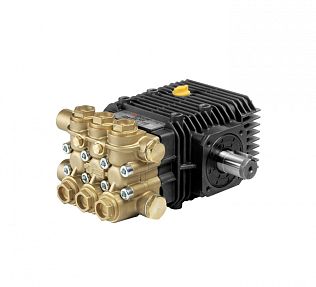

Кривошипно-плунжерные насосы

Кривошипно-плунжерный насос — это объемный насос, в котором нагнетание и всасывание жидкости осуществляется возвратно-поступательными движениями плунжера в цилиндре. Движение плунжера обеспечивается кривошипно-шатунным механизмом, который преобразует вращательное движение вала в поступательное движение плунжера.

Основные компоненты кривошипно-плунжерного насоса

• Цилиндр: полая деталь цилиндрической формы, внутри которой движется плунжер.
• Плунжер: цилиндрическая деталь, совершающая возвратно-поступательные движения внутри цилиндра.
• Всасывающий клапан, расположенный на входе в цилиндр, открывающийся при движении плунжера назад и обеспечивающий заполнение цилиндра жидкостью.
• Нагнетательный клапан, расположенный на выходе из цилиндра, открывающийся при движении плунжера вперед и обеспечивающий выталкивание жидкости из цилиндра в нагнетательный трубопровод.
• Кривошипно-шатунный механизм, преобразующий вращательное движение вала в возвратно-поступательное движение плунжера. Состоит из кривошипа, шатуна и ползуна (крейцкопфа).

Принцип действия

1. Вращение вала двигателя или другого источника энергии передается на кривошипно-шатунный механизм.
2. Движение плунжера: кривошипно-шатунный механизм преобразует вращение вала в возвратно-поступательное движение плунжера внутри цилиндра.
3. Всасывание: при движении плунжера назад в цилиндре создается разрежение, открывается всасывающий клапан, и жидкость поступает в цилиндр.
4. Нагнетание: при движении плунжера вперед в цилиндре создается давление, закрывается всасывающий клапан, открывается нагнетательный клапан, и жидкость выталкивается из цилиндра в нагнетательный трубопровод.

Преимущества

• Высокое давление: способны создавать очень высокое давление (до 700 МПа и более).
• Равномерная подача: обеспечивают относительно равномерную подачу жидкости, особенно при использовании нескольких цилиндров.
• Высокий КПД, достигающий 90%.
• Самостоятельный всас: могут осуществлять самостоятельный всас жидкости с глубины до 8 метров.

Сферы применения

Кривошипно-плунжерные насосы применяются в различных отраслях промышленности, где требуется создание высокого давления или равномерной подачи жидкости, например:

• Нефтегазовая промышленность (перекачка нефти, газа, буровых растворов)
• Химическая промышленность (перекачка агрессивных и вязких жидкостей)
• Энергетика (питательные насосы котлов, насосы для гидроаккумулирующих станций)
• Строительство (насосы для бетона, растворов)
• Машиностроение (гидравлические прессы, станки)

В зависимости от конструкции и области применения кривошипно-плунжерные насосы могут иметь различные модификации и особенности.
