Исполнение насоса ATEX (пожаровзрывобезопасный)

Вакуумные трехлопастные насосы PVT используются на всасывающих установках (также в условиях глубокого вакуума). Они перекачивают газы, не содержащие загрязняющих веществ (взвешенных частиц воды или масла). Эта возможность обеспечивается за счет отсутствия скользящих деталей и смазочного материала внутри камер сжатия.

Оборудование относится к категории «сухих», то есть оно не требует дополнительного механизма по отведению тепла, поскольку имеет встроенную систему охлаждения путем воздушной инжекции.

Особенности соединения валов, а также специальные и точные профили лопастей обеспечивают высокую объемную производительность и большую интенсивность подачи. Эти характеристики сочетаются с небольшими габаритами и величиной вакуума вплоть до 93%.

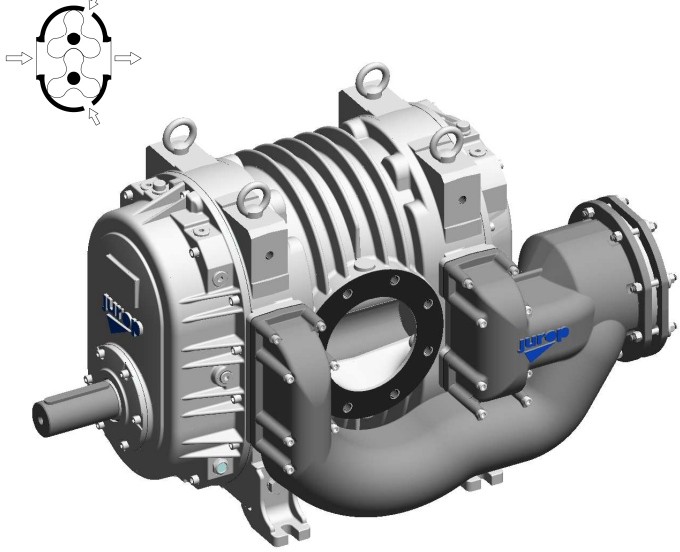

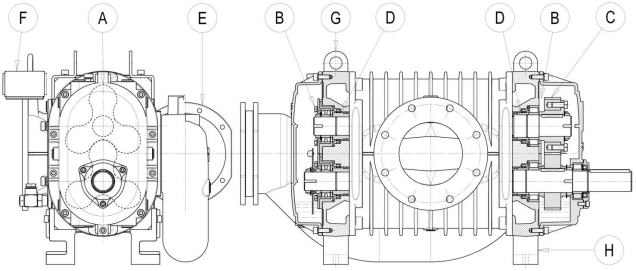

Конструктивные особенности трехполосных насосов PVT

  1. Центробежный трехлопастной объемный насос с синхронизированными фазами и винтовой зубчатой передачей.
  2. Динамически уравновешенные роторы, способствующие снижению вибрации во время работы (A).
  3. Шестерни (C) и подшипники (B) со смазкой методом разбрызгивания, в заднем и переднем редукторах.
  4. Комбинированные внутренние уплотнения (D): лабиринтные уплотнения и Y-уплотнения с кольцами из чугуна/тефлона с вентиляцией в атмосферу.
  5. Система охлаждения со створчатым клапаном (E) и боковой инжекцией воздуха. Этот клапан открывается исключительно в вакуумном режиме функционирования.
  6. Термостат на выпускном отверстии (F), защищающий от перегрева.
  7. Места крепления съемных стропов для подъема (G) и опорные лапы (H).
  8. Дополнительные шумоглушители — для инжекции (являются обязательным вспомогательным оборудованием) и на выходе вакуумного центробежного насоса.
  9. Прокладки и уплотнения для работы при высоких температурах.

Среди других характеристик насоса PVT следует отметить работу с пониженным износом, сокращенные эксплуатационные расходы и отсутствие эмиссии смазочных материалов в атмосферу.

Конструктивные особенности трехполосных насосов PVT

Технические характеристики вакуумного насоса JUROP PVT-400 ATEX

Технические характеристики насоса JUROP PVT-400 ATEX

Производительность – 2600 л/мин.

Вакуум — 93%.

Мощность — 71 кВт.

Вес насоса — 240 кг.

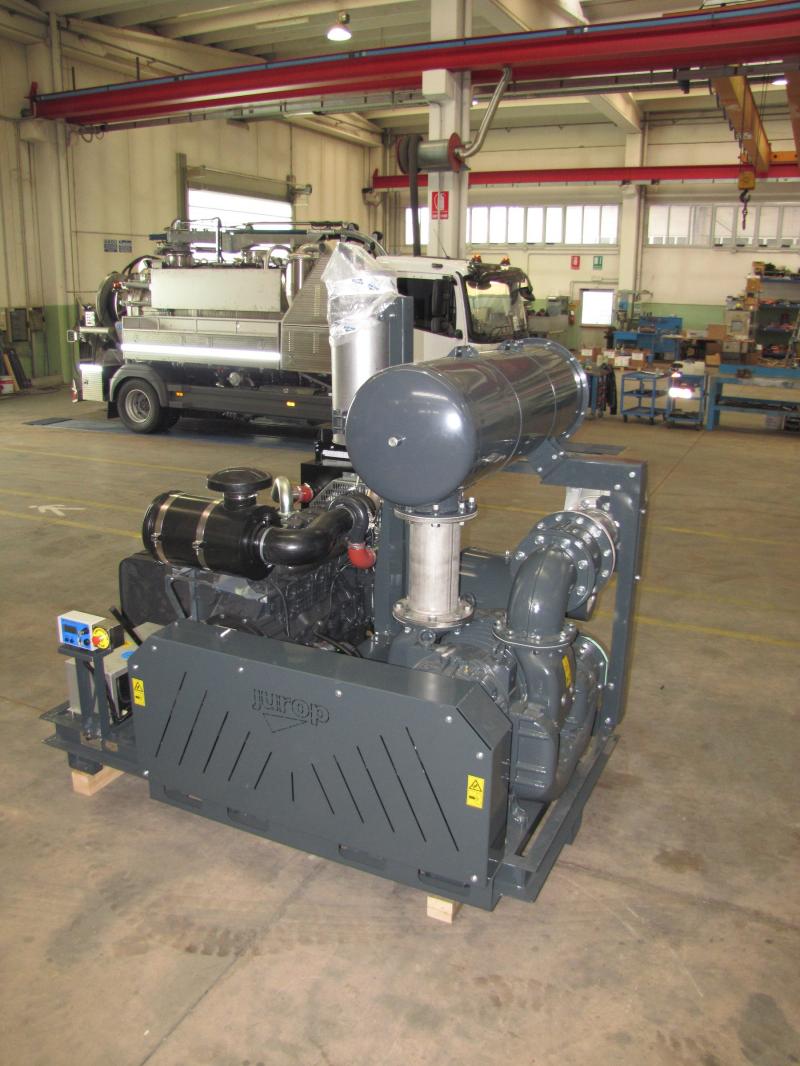

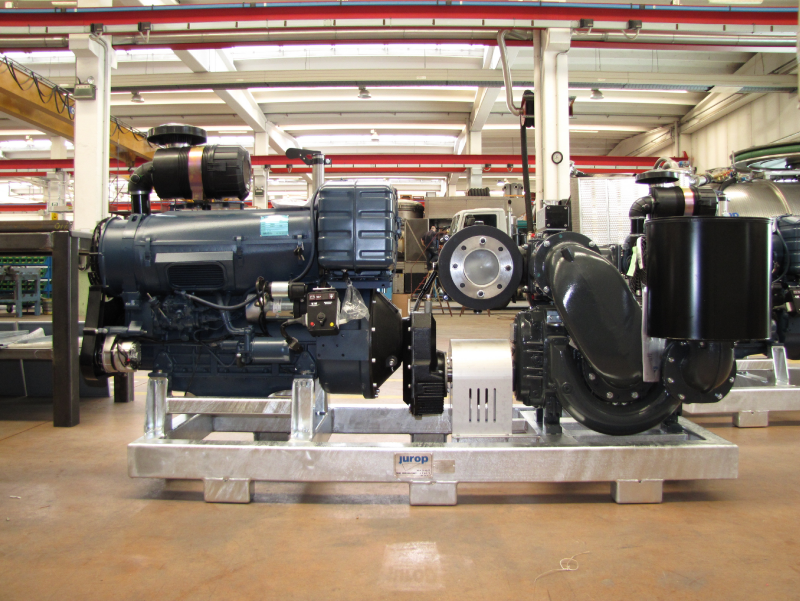

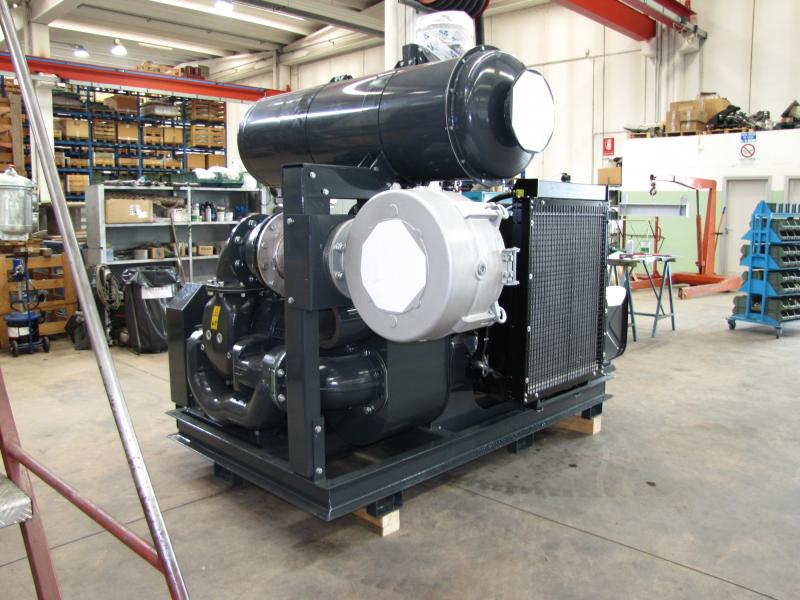

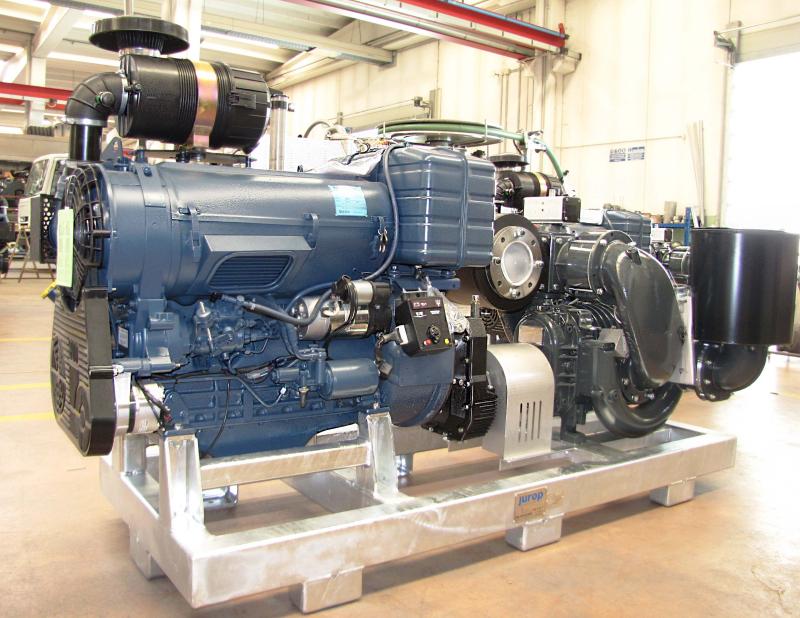

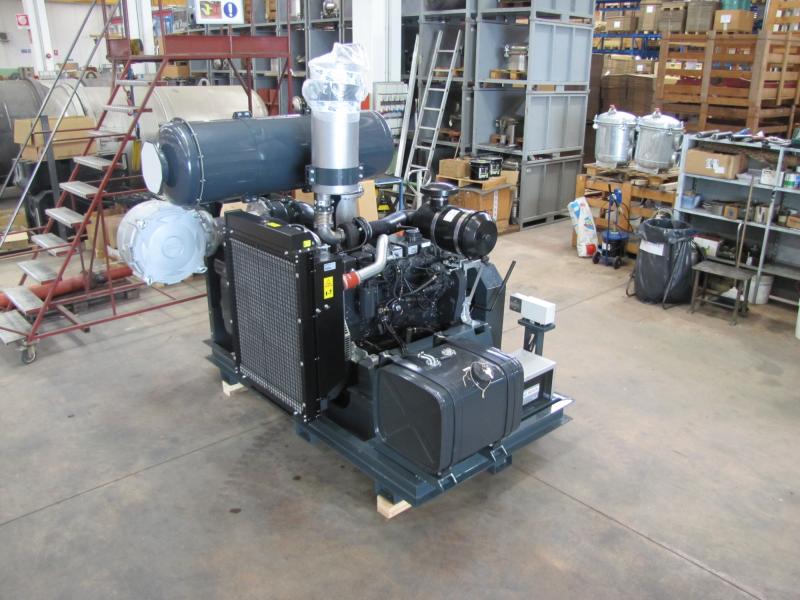

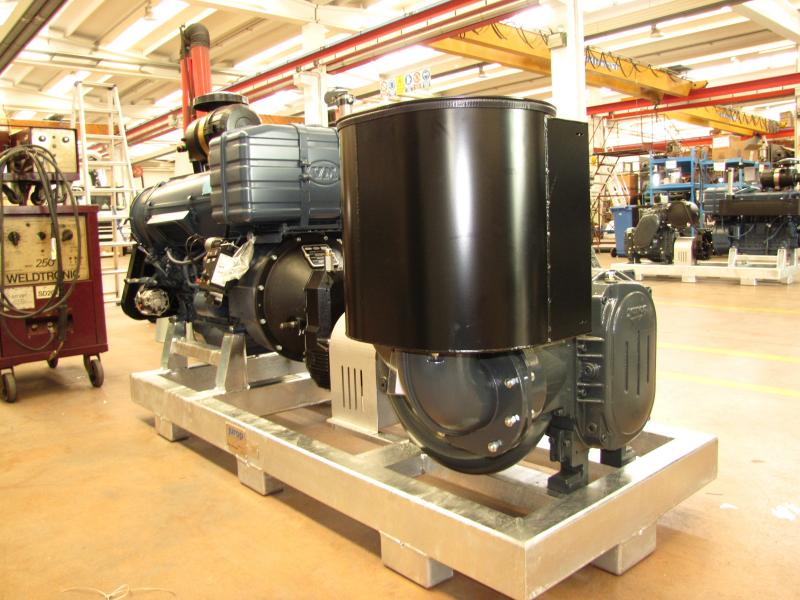

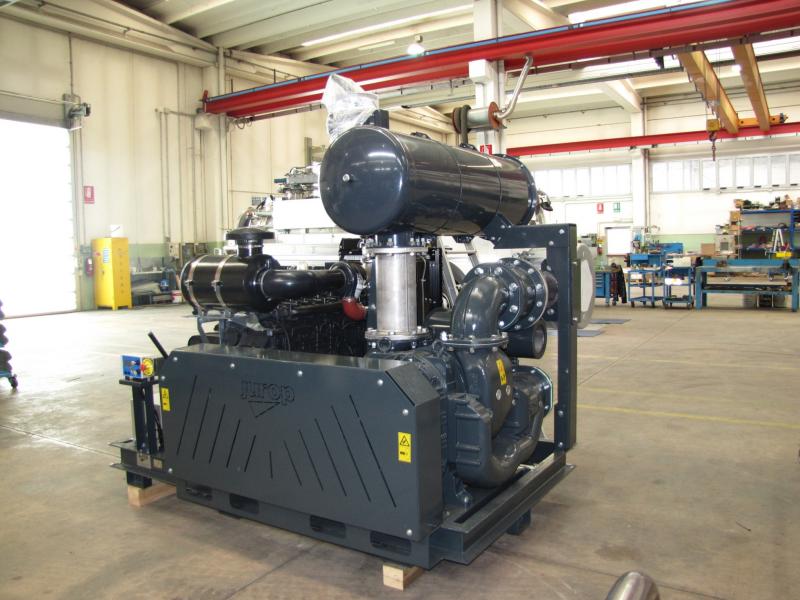

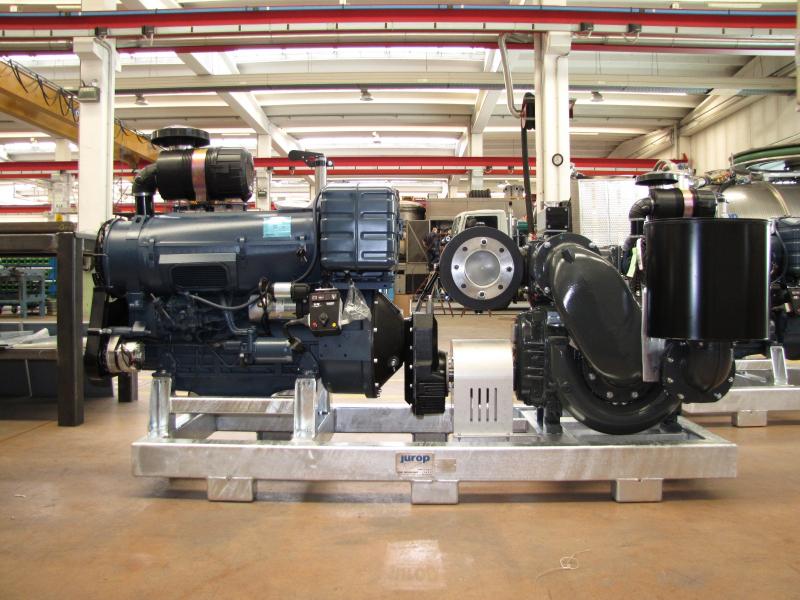

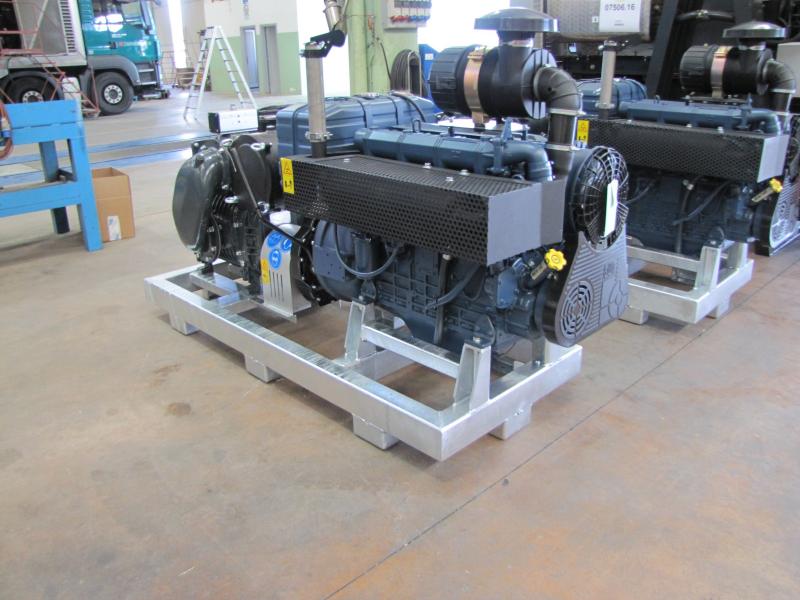

Вакуумная установка PVT-400 ATEX с приводом от дизельного двигателя

Вакуумная установка PVT-400 ATEX с приводом от дизельного двигателя

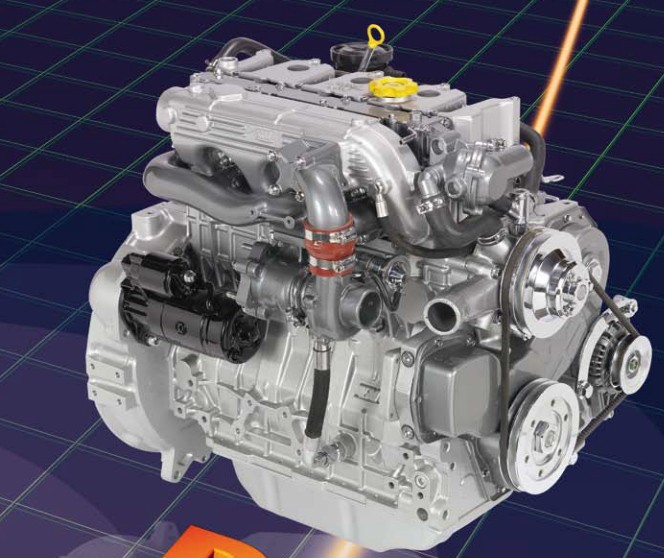

Дизельный двигатель VM D754 STAGE 3A (водяное охлаждение, 4-х цилиндровый)

Дизельный двигатель VM D754 STAGE 3A

Характеристики:

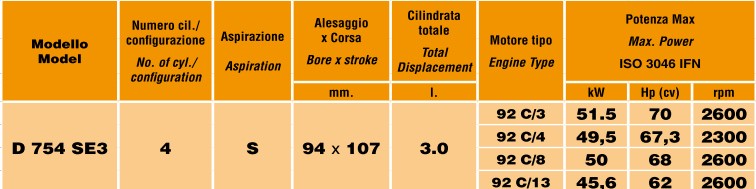

Характеристики дизельного двигателя VM D754 STAGE 3A

Панель управления:

  • контрольная лампа перегрева;
  • контрольная лампа давления масла;
  • вкл/выкл агрегата.

Все узлы выполнены на одной раме и готовы к работе. В комплекте поставки:

  • инструкция по эксплуатации на русском языке;
  • каталог запасных частей;
  • гарантия на агрегат – 12 месяцев с даты первого запуска.
